کانال کولر
تصور کنید یک کولر آبی قدرتمند و نو روی پشت بام نصب کرده اید، موتور آن هم سالم است و آب بندی پوشال ها هم به درستی انجام شده، اما وقتی سیستم را روشن می کنید، هوای خنک فقط به یکی دو اتاق نزدیک به کولر می رسد و بقیه فضاها همچنان گرم باقی می مانند. یا شاید صدای عبور باد از داخل سقف کاذب آن قدر زیاد شده که آرامش خانه را به هم زده است. در اکثر این موارد، مشکل از خود کولر نیست؛ مشکل از کانال کولری است که وظیفه رساندن هوا به هر نقطه از ساختمان را بر عهده دارد.
کانال کولر معمولاً کم توجه ترین بخش یک پروژه سرمایشی است. بیشتر افراد وقت و بودجه را صرف انتخاب بهترین کولر می کنند، اما کانال کشی را به عنوان یک کار فرعی و ساده در نظر می گیرند. در حالی که همین کانال است که تعیین می کند آیا سرمایه گذاری روی کولر به نتیجه دلخواه می رسد یا نه.
در این راهنما به طور کامل به کانال کولر می پردازیم؛ از تعریف و اجزای آن گرفته تا انواع، جنس های مختلف، اصول محاسبه سایز، نکات نصب و نگهداری و اشتباهاتی که بسیاری از کارفرمایان در پروژه های واقعی با آن روبرو می شوند.
عناوین مطالب
- کانال کولر چیست و چرا در عملکرد کولر آبی نقش تعیین کننده دارد؟
- کانال کولر از چه اجزایی تشکیل شده است؟
- انواع کانال کولر بر اساس شکل هندسی
- انواع کانال کولر بر اساس جنس و متریال
- نقش عایق در کانال کولر
- اصول طراحی و محاسبه سایز کانال کولر
- انتخاب کانال کولر متناسب با نوع پروژه
- دریچه کولر؛ جزء جدانشدنی کانال کولر
- نکات نصب اصولی کانال کولر
- مقایسه کانال کولر گرد و مستطیلی (چهارگوش)
- نگهداری و سرویس دوره ای کانال کولر
- اشتباهات رایج در خرید و اجرای کانال کولر
- چک لیست پیش از خرید کانال کولر
- جمع بندی
- سوالات متداول
قیمت و موجودی
کانال کولر چیست و چرا در عملکرد کولر آبی نقش تعیین کننده دارد؟
کانال کولر مسیر فیزیکی انتقال هواست که هوای خنک و مرطوب تولید شده توسط کولر آبی را از دستگاه، که معمولاً روی پشت بام نصب می شود، به اتاق ها و فضاهای مختلف ساختمان می رساند. برخلاف تصور رایج، کولر آبی به تنهایی هیچ کنترلی روی توزیع هوا در ساختمان ندارد؛ این کانال کولر و دریچه های انتهایی آن هستند که تعیین می کنند چه میزان هوا با چه سرعتی به کدام اتاق برسد.
نکته فنی مهمی که در طراحی کانال کولر باید مورد توجه قرار گیرد، تفاوت آن با کانال کشی سیستم های سرمایشی خشک مثل داکت اسپلیت است. کولر آبی هوا را از روی پوشال های خیس عبور می دهد و همراه با سرمایش، رطوبت قابل توجهی هم وارد جریان هوا می کند. همین رطوبت مداوم باعث می شود کانال کولر بیشتر از کانال های خشک در معرض زنگ زدگی، تقطیر آب و رشد قارچ و کپک باشد؛ موضوعی که مستقیماً روی انتخاب جنس مناسب کانال کولر تاثیر می گذارد.
کانال کولر از چه اجزایی تشکیل شده است؟
پیش از بررسی انواع، بهتر است با اجزای اصلی یک شبکه کانال کولر آشنا شویم:
کانال اصلی (رایزر): بخشی که مستقیماً به خروجی کولر متصل می شود و معمولاً بیشترین سطح مقطع را در کل مسیر دارد.
کانال فرعی یا انشعاب: شاخه هایی که از کانال اصلی جدا شده و هوا را به هر اتاق مشخص هدایت می کنند.
پره راهنما و تقسیم کننده: قطعاتی داخل کانال که جهت جریان هوا را در نقاط انشعاب کنترل می کنند تا توزیع هوا بین شاخه های مختلف متعادل بماند.
دریچه کولر: نقطه پایانی کانال که هوا را وارد فضای اتاق می کند.
عایق حرارتی: لایه ای که در مسیرهای در معرض آفتاب یا اختلاف دمای بالا از اتلاف انرژی جلوگیری می کند.
| * ضمانت کیفیت کالا |
| * ارسال به تمام نقاط ایران |
| * خدمات پس از فروش |
| * مشاوره رایگان |
انواع کانال کولر بر اساس شکل هندسی
کانال کولر گرد

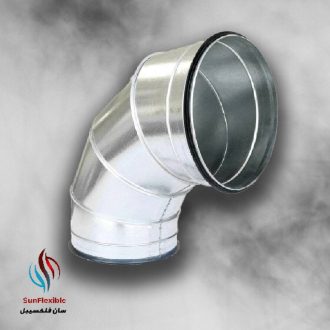

کانال گرد به دلیل شکل استوانه ای خود، کمترین میزان اصطکاک داخلی و افت فشار را ایجاد می کند و در نتیجه هوا با راندمان بالاتری در آن جریان می یابد. این نوع کانال معمولاً به صورت کانال اسپیرال ( مارپیچ ) یا کانال با درز طولی تولید می شود.در پروژه هایی که فضای کافی برای عبور کانال در سقف کاذب وجود دارد، انتخاب اول است.
کانال کولر مستطیلی (چهارگوش)
در فضاهایی که ارتفاع سقف کاذب محدود است یا مسیر کانال باید از کنار سازه های دیگر عبور کند، کانال مستطیلی انعطاف بیشتری برای تنظیم ابعاد فراهم می کند. البته باید توجه داشت که نسبت طول به عرض این نوع کانال نباید بیش از حد کشیده باشد، چون این موضوع مقاومت جریان هوا را افزایش می دهد و بازدهی کولر را کاهش می دهد.
انواع کانال کولر بر اساس جنس و متریال
کانال کولر گالوانیزه: رایج ترین و مقرون به صرفه ترین گزینه در ایران که از ورق فولاد گالوانیزه با ضخامت متناسب با ابعاد کانال ساخته می شود. استحکام بالا و هزینه پایین این نوع کانال را به گزینه محبوب پروژه های مسکونی و نیمه صنعتی تبدیل کرده است، اما به دلیل رطوبت دائمی هوای خروجی کولر آبی، در بلندمدت بیشتر از کانال های خشک در معرض خوردگی قرار می گیرد.

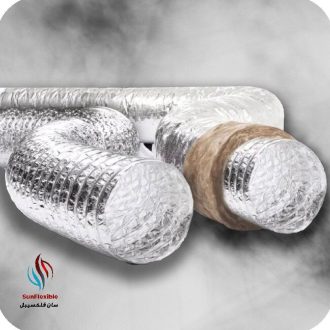

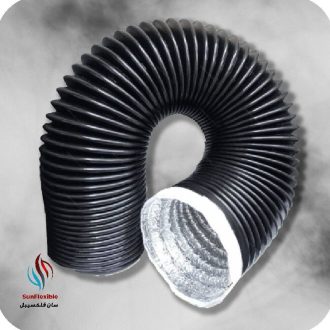

کانال کولر پلاستیکی فویلی آلومینیومی: نسل جدیدتری از کانال کولر پلاستیکی که با ترکیب لایه پلاستیکی و فویل آلومینیوم ساخته می شود. وزن سبک، مقاومت بالا در برابر زنگ زدگی و رطوبت، و نصب آسان تر نسبت به ورق فلزی از مزایای اصلی این نوع کانال است و به همین دلیل در پروژه های جدید محبوبیت رو به رشدی پیدا کرده است.
کانال کولر پارچه ای و پلیمری صنعتی: در محیط هایی با رطوبت یا دمای بسیار بالا، مثل استخر، سردخانه یا برخی خطوط صنعتی، از ورق های پلیمری یا فابریک داکت استفاده می شود که مقاومت شیمیایی و رطوبتی بیشتری نسبت به گالوانیزه دارند. این گزینه معمولاً برای کاربردهای خاص صنعتی مناسب تر است تا پروژه های مسکونی معمولی.
کانال کولر آلومینیومی: به دلیل وزن سبک و مقاومت ذاتی آلومینیوم در برابر رطوبت، گزینه مناسبی برای مسیرهایی است که وزن سازه یا رطوبت محیط اهمیت بیشتری دارد، هرچند هزینه آن نسبت به گالوانیزه بالاتر است.
سان فلکسیبل برند برتر
نقش عایق در کانال کولر
بخش زیادی از کانال کولر، به خصوص در مسیر عبور از پشت بام یا فضاهای بدون تهویه، در معرض تابش مستقیم آفتاب یا اختلاف دمای بالا با محیط بیرون قرار دارد. بدون عایق بندی مناسب، بخشی از هوای خنک تولید شده توسط کولر پیش از رسیدن به مقصد گرم می شود و راندمان کلی سیستم کاهش می یابد.
علاوه بر این، در کانال های بدون عایق، اختلاف دمای زیاد بین هوای داخل کانال و محیط بیرون می تواند باعث تقطیر رطوبت روی سطح خارجی کانال شود؛ مشکلی که در کانال کولر به دلیل رطوبت بالای هوای خروجی، حتی محسوس تر از سیستم های سرمایشی خشک است. استفاده از عایق مناسب، مثل عایق الاستومری، هم مصرف انرژی را بهینه می کند و هم از آسیب به سقف کاذب و تجهیزات اطراف جلوگیری می کند.
اصول طراحی و محاسبه سایز کانال کولر
سایز نامناسب کانال کولر یکی از رایج ترین دلایل افت راندمان در پروژه های سرمایشی است. اگر سطح مقطع کانال کوچک تر از حد نیاز باشد، سرعت هوا بیش از حد افزایش می یابد، سروصدای مزاحم ایجاد می شود و فشار اضافی به موتور کولر وارد می شود. در مقابل، کانال بیش از حد بزرگ هم هزینه پروژه را افزایش می دهد و هم فضای بیشتری اشغال می کند.
محاسبه متراژ و سایز کانال کولر باید بر اساس ظرفیت هوادهی دستگاه کولر، طول مسیر، تعداد و ابعاد دریچه های انتهایی و میزان اصطکاک داخلی کانال انجام شود. اصول کلی طراحی کانال هوا، از جمله توزیع متعادل جریان بین شاخه های مختلف و محاسبه افت فشار در طول مسیر، همان اصولی است که در استانداردهای شناخته شده صنعت تهویه مطبوع مثل انجمن مهندسان تهویه مطبوع آمریکا (ASHRAE) برای طراحی شبکه کانال کشی توضیح داده شده است.
در عمل، دو رویکرد اجرایی برای کانال کولر رایج است: روش نیمه صنعتی که با ورق های استاندارد و برش دقیق و بر اساس محاسبات مهندسی انجام می شود، و روش سنتی که معمولاً هزینه پایین تری دارد اما دقت و بازدهی کمتری نسبت به روش نیمه صنعتی ارائه می دهد. توصیه ما این است که در پروژه های با متراژ بالا یا مسیرهای پیچیده، حتماً از محاسبات مهندسی و روش نیمه صنعتی استفاده شود.
انتخاب کانال کولر متناسب با نوع پروژه
• آپارتمان ها و خانه های مسکونی: ترکیب کانال گرد یا مستطیلی گالوانیزه با ضخامت استاندارد، همراه با عایق بندی مناسب در مسیرهای در معرض آفتاب، معمولاً بهترین تعادل بین هزینه و عملکرد را ایجاد می کند.
• ساختمان های اداری و تجاری با متراژ بالا: به دلیل طول بیشتر مسیرها و تعداد بالای انشعابات، استفاده از پره های راهنما و تقسیم کننده برای توزیع متعادل هوا در تمام طبقات اهمیت بیشتری پیدا می کند.
• پروژه های پشت بام بلندمرتبه: به دلیل قرارگیری طولانی تر کانال در معرض تابش مستقیم آفتاب، انتخاب جنس مقاوم تر (مثل کانال پلاستیکی فویلی آلومینیومی) همراه با عایق بندی کامل توصیه می شود.
• محیط های نیمه صنعتی: در سالن ها یا کارگاه هایی که از کولر آبی برای سرمایش استفاده می شود، معمولاً کانال گالوانیزه با ابعاد بزرگ تر و اجرای اصولی تر برای پوشش حجم بالای هوا مورد نیاز است.
تضمین کیفیت * خدمات پس از فروش
دریچه کولر؛ جزء جدانشدنی کانال کولر
کانال کولر به تنهایی نمی تواند هوا را در فضای اتاق توزیع کند؛ این وظیفه بر عهده دریچه کولر است که در انتهای هر شاخه از کانال نصب می شود. سایز، مدل و نحوه نصب دریچه کولر مستقیماً روی سروصدا، جهت پرتاب هوا و راندمان کلی سیستم اثر می گذارد.
اگر با اشتباهات رایج در انتخاب دریچه کولر آشنا نیستید یا می خواهید بدانید مشکلات متداول دریچه کولر چگونه برطرف می شود، مقاله های تخصصی ما در همین زمینه راهنمای کاملی هستند. همچنین اگر بین دریچه گرد و مدل های دیگر مردد هستید، مقاله راهنمای خرید دریچه گرد می تواند به تصمیم گیری شما کمک کند.
نکات نصب اصولی کانال کولر
۱. مسیر کانال باید تا حد امکان کوتاه و مستقیم باشد و از پیچ های غیرضروری پرهیز شود.
۲. اتصالات و درزهای کانال باید کاملاً هوابندی شوند تا از هدررفت باد جلوگیری
شود.
۳. کانال اصلی باید نزدیک ترین مسیر ممکن را به پرمصرف ترین فضاهای ساختمان انتخاب کند.
۴. در بخش های در معرض آفتاب، عایق بندی مناسب فراموش نشود.
۵. از بست و ساپورت استاندارد برای جلوگیری از افتادگی یا لرزش کانال استفاده شود.
۶. دریچه های انتهایی باید در جهت هم راستا با جریان هوا نصب شوند تا افت فشار اضافی ایجاد نشود.
مقایسه کانال گرد و مستطیلی ( چهارگوش )
| ویژگی | کانال کولر گرد | کانال کولر مستطیلی (چهارگوش) |
| افت فشار و اصطکاک هوا | کم | متوسط تا بالا |
| سازگاری با سقف کم ارتفاع | متوسط | بالا |
| سرعت و سادگی نصب | بالا | متوسط |
نگهداری و سرویس دوره ای کانال کولر
کانال کولر به دلیل رطوبت مداوم هوای خروجی کولر آبی، بیشتر از کانال های خشک نیاز به بازرسی دوره ای دارد. زنگ زدگی داخلی، تجمع رطوبت در نقاط پایین کانال و رشد قارچ یا کپک از جمله مشکلاتی است که در صورت نبود سرویس منظم می تواند هم کیفیت هوای ورودی به ساختمان و هم عمر مفید کانال را کاهش دهد.
بهتر است پیش از شروع فصل گرما، مسیر کانال از نظر پارگی، زنگ زدگی و سلامت اتصالات بررسی شود و در پایان فصل هم، برای جلوگیری از رطوبت باقی مانده در طول پاییز و زمستان، تخلیه و خشک شدن کامل کانال کنترل شود. با توجه به این که استفاده از کولر آبی معمولاً به فصل بهار و تابستان محدود می شود، همین بازرسی های فصلی می تواند عمر مفید کانال را تا چند سال افزایش دهد.
ارسال فوری به تمام نقاط ایران
اشتباهات رایج در خرید و اجرای کانال کولر
• سفارش کانال صرفاً بر اساس قیمت، بدون توجه به جنس و ضخامت مناسب.
• نادیده گرفتن رطوبت هوای خروجی کولر آبی در انتخاب جنس کانال.
• طراحی مسیر طولانی و پرپیچ وخم به جای کوتاه ترین مسیر ممکن.
• بی توجهی به عایق بندی در مسیرهای در معرض آفتاب مستقیم.
• نصب غیراصولی دریچه های انتهایی که باعث افت فشار یا سروصدای اضافی می شود.
• نبود بازرسی و سرویس دوره ای قبل و بعد از فصل استفاده.
چک لیست پیش از خرید کانال کولر
۱. ظرفیت هوادهی کولر و متراژ کل فضای مورد نظر چقدر است؟
۲. مسیر کانال کشی چند انشعاب دارد و کدام فضاها اولویت دارند؟
۳. کانال در چه بخش هایی در معرض آفتاب یا رطوبت مستقیم قرار می گیرد؟
۴. جنس مناسب با توجه به بودجه و شرایط محیطی کدام است؟
۵. آیا مسیر کانال نیاز به عایق بندی دارد؟
۶. سایز و مدل دریچه های انتهایی متناسب با هر فضا چیست؟
۷. اجرا و نصب توسط چه تیمی و با چه استانداردی انجام می شود؟
جمع بندی
کانال کولر شاید در نگاه اول یک قطعه فرعی و کم اهمیت به نظر برسد، اما همین بخش پنهان است که تعیین می کند سرمایه گذاری روی کولر آبی به نتیجه دلخواه برسد یا نه. توجه هم زمان به شکل، جنس متناسب با رطوبت هوای کولر آبی، سایز بندی مهندسی شده، عایق بندی و نصب اصولی، تنها راهی است که می تواند از هدررفت انرژی و نارضایتی از عملکرد سیستم سرمایشی جلوگیری کند.
شرکت صنعتی تهویه فراز با سال ها تجربه در طراحی و تولید انواع کانال کولر، از مدل های گالوانیزه گرفته تا کانال کولر پلاستیکی فویلی آلومینیومی، آماده مشاوره فنی و تامین نیاز پروژه های مسکونی، اداری و نیمه صنعتی شماست. برای دریافت مشاوره رایگان و استعلام قیمت، از طریق بخش تماس با ما با کارشناسان فروش در ارتباط باشید.
سوالات متداول
برای اکثر پروژه های مسکونی، گالوانیزه با کیفیت مناسب انتخاب اقتصادی و کارآمدی است، اما در مسیرهای طولانی، در معرض آفتاب یا با اولویت وزن سبک و مقاومت بیشتر در برابر رطوبت، کانال کولر پلاستیکی فویلی آلومینیومی گزینه بهتری محسوب می شود.
از نظر افت فشار و راندمان انتقال هوا، کانال گرد معمولاً عملکرد بهتری دارد، اما در سقف های کم ارتفاع یا مسیرهای پیچیده، کانال مستطیلی انعطاف بیشتری برای تنظیم ابعاد فراهم می کند.
این مشکل معمولاً به سایز نامناسب کانال، طول مسیر بیش از حد، یا نبود پره های راهنما و تقسیم کننده در نقاط انشعاب برمی گردد که باعث می شود بیشتر هوا به نزدیک ترین اتاق به کولر منحرف شود.
در مسیرهایی که کانال از پشت بام یا فضای در معرض آفتاب عبور می کند، عایق بندی به شدت توصیه می شود، چون هم از اتلاف انرژی سرمایشی جلوگیری می کند و هم مانع تقطیر رطوبت روی سطح کانال می شود.
بهتر است پیش از شروع فصل گرما و در پایان آن، مسیر کانال از نظر زنگ زدگی، پارگی و رطوبت باقی مانده بررسی شود، به خصوص در کانال های گالوانیزه که بیشتر در معرض خوردگی هستند.
سایز کانال بر اساس ظرفیت هوادهی کولر، طول مسیر و تعداد دریچه های انتهایی محاسبه می شود. در پروژه های با متراژ بالا یا مسیرهای پیچیده، بهتر است این محاسبه توسط فرد متخصص و بر اساس روش نیمه صنعتی انجام شود.
