دریچه فن کویل بخشی از ملزومات ساختاری و جانبی دستگاه فن کویل می باشد که با دو کاربرد بازدیدی و هوادهی (در قسمت زیرین جهت مکش هوای برگشت و در در مقابل دهانه دستگاه جهت هوادهی دستگاه فن کویل) نصب می گردد. مکش هوای دستگاه از طریق شیارهای موجود بر روی درب دریچه بازدید که در زیر دستگاه جهت سرویس و نگهداری تعبیه شده است و دمش دستگاه نیز از طریق دریچه هوادهی که عمدتا در روبروی دستگاه نصب می شودصورت می پذیرد . این دریچه‌ها علاوه بر جنبه‌ی کاربردی، در زیبایی ظاهری و دکوراتیو محیط و هماهنگی با دکوراسیون داخلی نیز نقش بسزایی دارند. در اصطلاحِ عام به هر دو مدل از این دریچه ها، دریچه فن کویل گفته می شود.
دریچه فن کویل چیست؟
دریچه فن کویل یکی از اجزای مهم در زیرمجموعه موضوعاتِ مربوط به تهویه مطبوع می باشد که برای دسترسی، چکاپ یا تعمیر فن کویل و نیز تامین هوای محیط از طریق دریچه هوادهی بکار می رود. این دریچه بازدید و دریچه هوادهنده معمولاً در سقف کاذب یا پیشانیِ دیواره ها نصب می‌شود. این محصول به شما امکان رامی‌دهد که به راحتی به فن کویل‌ها دسترسی پیدا کنید. انتخاب دریچه مناسب می‌تواند به بهبود عملکرد سیستم تهویه و همچنین زیبایی فضای داخلی کمک کند. در ادامه، انواع دریچه‌های فن کویل، ویژگی‌ها، نکات مهم برای خرید، قیمت و روش نصب آنها را بررسی خواهیم کرد. برای کسب اطلاعات بیشتر با ما همراه باشید.
قیمت و موجودی
نقش دریچه بازدید فن کویل در سیستم تهویه
• هدایت و انتقال جریان هوا و توزیع یکنواخت آن در محیط
• امکان دسترسی آسان و سریع به دستگاه فن کویل برای سرویس‌های دوره‌ای، تعویض فیلتر یا تعمیرات و نگهداری
• افزایش کارایی سیستم از طریق تنظیم جهت و حجم هوای خروجی
• بهبود زیبایی داخلی ساختمان با طراحی‌های متنوع (ساده، خطی، دکوراتیو)
انواع دریچه فن کویل بر اساس متریال
- دریچه آلومینیومی: این محصول از عمدتا از ورق آلومینیوم یک میل تولید میگردد.
- دریچه فن کویل گالوانیزه: این نوع دریچه از ورق گالوانیزه یک میل ساخته می شود.
- دریچه بازدید استیل: یکی از شکیل ترین انواع دریچه، دریچه بازدید استیل می باشد. باید خاطر نشان شد که که این محصول از دو مورد قبل گران تر می باشد.
- دریچه فن کویل چوبی: این دریچه از ام دی اف ساخته می شود . سپس با رنگ پلی اورتان پوشش داده خواهد شد.
- دریچه پلاستیکی: از مواد پی وی سی درجه یک تولید میگردد. چون مواد درون قالب ریخته می شود لذا این محصول صرفا در ابعاد استاندارد قابلیت ساخت دارد.
| * ضمانت کیفیت کالا |
| * ارسال به تمام نقاط ایران |
| * خدمات پس از فروش |
| * مشاوره رایگان |
انواع دریچه فن کویل بر اساس باز و بسته شدن
این دریچه دارای درب ساده بصورت فِلَت بوده و در مواردی که هوای مورد نیاز فن کویل جداگانه بوسیله داکت هوا تامین می شود مورد کاربرد قرار می گیرد. در واقع بر روی درب این دریچه، شیار یا حفره های هوارسان وجود نداشته و درب بصورت تخت تعبیه می گردد. ساختار این دریچه بطور کلی بصورت قفل دار(بازشوِ لولایی) و بصورت وزنه ای(بذار-بردار) طراحی و تولید می گردد.
دریچه زیر فن کویل با درب لولایی
شاخصه ی لولایی و امکان ِ قفل شوندگیِ این دریچه بازدید توسط قفل زیمنس،مهمترین مولفه از ویژگی های آن می باشد.در واقع دربِ این دریچه که بصورت تخت و بدون شیار می باشد توسط یک یا دو لولا به یک یا دو ضلع از اضلاع فریمِ دریچه متصل شده و بصورت لولایی باز و بسته می شود. از خصوصیات دیگرِ دریچه زیر فن کویل ساده، امکان تولید آن با آلومینیوم،چوب،پی وی سی و ورق گالوانیزه بدون محدودیت وجود دارد. در تمامی موارد از اجناسی که یاد شد،سطوح دریچه بوسیله رنگ استاتیک یا پلی اورتان قابل رنگ آمیزی می باشد.از آنجا که این دریچه بوسیله لوله باز و بست می شود لذا الحاق قفل های استاندارد به ساختار درب دریچه جزو الزامات در ساخت این دریچه زیر فن کویل می باشد.
دریچه زیر فن کویل با درب وزنه ای
در مواردی که بخواهیم بر روی ساختار دربِ دریچه فن کویل ساده، زایده های قفل و لولا قابل رویت نباشند و ظاهر دریچه دارای حالت دکوراتیو و زیباتری گردد به ناچار مجبور به استفاده از مدلِ وزنه ای در ساخت این دریچه می شویم. درب این دریچه با حالت وزنه ای یا اصطلاحا (بذار-بردار)،باز و بست می شود.این دریچه نیز با همان متریال هایی که مدل لولایی ساخته می شوند قابل ساخت است. امکان رنگ آمیزی دریچه بازدید فن کویل ساده وزنه ای با رنگ های پلی اورتان، استاتیک، قابلیت آنرا برای کاربرد در محیط های مختلف میسر می سازد.
سان فلکسیبل * انتخاب برتر
انواع دریچه فن کویل بر اساس طرح و مدل
الف-دریچه های فن کویل جهت بازدید و دسترسی
جهت بازدید، تعمیر، چکاپ و حتی تعویض دستگاه فن کویل به درب هایی که به آنها دریچه بازدید فن کویل یا دریچه زیر فن کویل گفته می شود بکار می رود. در این قسمت به بررسی و توضیح مشخصات فنی مربوط به این دریچه می پردازیم:

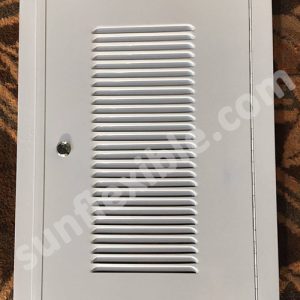

دریچه بازدید فن کویل گریلی شیار موازی: در این مدل دریچه جهت هوارسانی به دستگاه بر روی درب آن شیارهای موازی با دو سایز ۹ و ۱۸ سانت ایجاد می شود که از این طریق هوای مورد نیز جهت برگشت دستگاه از طریق درب دریچه زیر فن کویل به سمت دستگاه هدایت شود. این شیارهای موازی هم بصورت طولی و هم بصورت عرضی در نقاطی که به قسمت مکنده ی فن کویل نزدیکتر است ایجاد می شوند تا روند مکش دستگاه از بهترین موضع صورت پذیرد. برای ساخت این مدل دریچه زیر فن کویل از ورق آلومینیوم، ورق گالوانیزه، چوب (ام دی اف)، پی وی سی(pvc) می توان بهره جست.حالات وزنه ای و لولایی برای باز و بستِ درب این مدل دریچه زیر فن کویل نیز از ویژگی های عمومی این دریچه بازدید می باشد.
دریچه بازدید فن کویل گل سقفی: جدیدترین مدل از انواع دریچه زیر فن کویل حالت گل سقفی می باشد. در واقع شیارهای هوارسان بر روی ساختار درب دریچه بازدید فن کویل در قسمت محیطیِ درب تعبیه می شود و هوای مورد نیاز را از معبرِ خود جابجا می کند.
این شیارِ محیطی بر اساس میزان هوای مورد نیاز برای دستگاه بصورت تک و دوبل قابل تعبیه بر روی درب یا دربهای دریچه زیر فن کویل قابل ایجاد است. اگر این شیار تک باشد به دریچه بازدید فن کویل، دریچه تک گل و اگر دوبل باشد به آن دریچه دوگل سقفی اطلاق می شود.
ویژگی اصلیِ این دریچه زیر فن کویل ، شیک و به روزبودنِ آن می باشد. در واقع این مدل دریچه در میان دریچه های بازدید آخرین نمونه از طراحی های مربوط در این زمینه به شمار می آید. اگر شیک ودکوراتیو بودن مزیت این دریچه فن کویل محسوب شود قیمت بالای آن در میان دیگر دریچه ها نیز می تواند از مولفه های خاص این دریچه زیر فن کویل محسوب گردد.
تضمین کیفیت * خدمات پس از فروش
دریچه بازدید فن کویل مشبک: درمواردی که میزان و فشار دمش یا مکش دریچه بازدید فن کویل به میزان زیاد صورت می پذیرد برای تسهیل در روند انتقال هوای رفت و برگشت هوا در مسیر دریچه زیر فن کویل از مدل مشبک استفاده می شود.لبه های شبکه ای که با زاویه صفردرجه در مسیر هوا قرار می گیرند هیچ اصطکاکی در جریان و شریان هوای عبوری ایجاد ننموده و هوا به راحتی در این معابر جابجا می شود.
این دریچه زیر فن کویل هم برای قسمت دمنده ی هوا در خروجی کار و هم بعنوان مکنده ی هوا جهت تامین هوای برگشتِ دستگاه در روی دریچه بازدید فن کویل می تواند تعبیه گردد.برای ساخت این دریچه فن کویل نیز دقیقا می توان به متریال آلومینیوم، چوب (ام دی اف)، پی وی سی اشاره نمود.
در حالتی که از دریچه فن کویل بعنوان دریچه بازدید استفاده می شود جهت عدم نفوذ حشرات و گردوخاک و موارد دیگر می توان در قسمت پشتِ دریچه فن کویل مشبک از فیلتر یک لایه از جنس آلومینیوم، استفاده می شود که هم جلوی عبور موارد یادشده گرفته شود.
دریچه بازدید فن کویل خطی: این مدل دریچه زیر فن کویل بر روی درب خود جهت امکان هوارسانی به دستگاه فن کویل از یک دریچه ی هوارسان خطی بهره می گیرد.طبق روال دریچه های فن کویل این دریچه نیز از چند متریال متنوع از جمله آلومینیوم، چوب، پی وی سی و حتی ورق آهنی یا گالوانیزه قابل ساخت هست.
نکته مهم در این مدل دریچه بازدید فن کویل اینستکه دریچه های خطی بر روی درب این دستگاه، می تواند در حالات زاویه دار، صفر درجه و اسلوت طراحی و ساخته شوند.
برای بازشوندگی درب این مدل دریچه زیر فن کویل از حالت قفلی زیمنسی و نیز از روش وزنه ای به راحتی می توان بهره جست.البته در حالت وزنه ای حتما باید فاصله دستگه تا درب دریچه فن کویل حداقل باید 15 سانتیمتر باشد که به راحتی بتوان با ایجاد حالت اریپ درب را از محل خود جدا یا به محل مورد نظر مجددا تعبیه کرد.
ب_ دریچه فن کویل جهت هوادهی
برای هدایت جریان هوای فن کویل از دهانه انشعاب هوا به محیط از دریچه فن کویل هوادهی استفاده می شود.این دریچه در مدل ها و سایزهای متنوع از انواع متریال قابل تولید می باشد.برای بررسی، مقایسه و نتیجه گیری جهت انتخاب مدلِ مطلوب به شرح کلیه مشخصات و ویژگی های تمام انواع دریچه های فن کویل مربوط به هوادهی می پردازیم:
دریچه فن کویل خطی سی درجه: برای هوادهی در مسیر مشخص و هدایت هوا به محدوده ی مطلوب از این دریچه استفاده می شود.در واقع پره های داخلیِ این دریچه فن کویل در زمان ساخت طوری تنظیم می شوند که لزوما هوا با زاویه ی خاص به یک سو(پایین) یا همزمان به دو سو )بالا-پایین) پخش گردد.برای ساخت این دریچه فن کویل عموما از آلومینیوم و در اولویت های بعد از چوب و abs استفاده می شود.در مواردی که دریچه در مناطق شرجی و با رطوبت بالا قرار است تعبیه شود انتخاب متریال abs الزامی تر است.در مواردی هم که تطابق یا هارمونی محیط،مقدم تر باشد از چوب یا آلومینیوم برای ساخت این دریچه فن کویل بهره گرفته می شود.
دریچه فن کویل خطی صفر درجه: این دریچه، هوای دستگاه را بصورت بدون زاویه اما متوازن به سمت روبرو مرتاب می کند. از دریچه فن کویل صفر درجه تحت عناوینی چون دریچه کله قندی نیز تعبیر می گردد.تیغه های این دریچه بطور موازی و بدون زاویه ی خاص در کنار هم قرار می گیرند و با دو حالتِ دمپردار و بدون دمپر مورد استفاده قرار می گیرد.در حالتی که این دریچه فن کویل مستقیما وظیفه هدایت یک دستگاه به یک محیط را داشته باشد می توان آنرا بصورت بدون دمپر استفاده نمود. اما اگر قرار باشد دستگاه فن کویل دو یا چند محیط را تغذیه ی هوا نماید بهتر از دریچه دمپردار استفاده گردد.این دریچه نیز با هر سه متریال چوبی، آلومینیومی و abs قابل تولید است.از ویژگی های این دریچه نیز امکان ساختِ آن بصورت سفارشی در سایزهای متنوع است.
دریچه فن کویل اسلوت (طرح T) : در محیط هایی مثل لابی هتل ها، فروشگاهها و فضاهای اداری-تجاری کاربردِ دریچه های شیک، دکوراتیو و مدرن از اولویت ها به شمار می آید.تیغه های T شکلِ این دریچه در کنار تیغه های قاشقی که امکان تنظیم هوا را نیز به کاربر می دهند ظاهری مدرن به ساختار دریچه فن کویل می بخشد.این دریچه فن کویل با اتصال به دهانه ی پلنیوم باکس هوای ورودی به پلنیوم را با توازن و یکنواختی به محیط تزریق می کنند. در تولیدات کلاسیک در صنعت دریچه سازی از دمپر کرکره ای در پشت دریچه فن کویل اسلوت استفاده می شد که استفاده ی آن برای کاربر مشکل می نمود اما امروزه با متحرک سازیِ پره های مشکیِ نمای دریچه فن کویل اسلوت، به کاربر این امکان داده می شود که از روی نمای دریچه اقدام به باز کردن یا انسداد مسیر هوای نماید.
دریچه فن کویل مشبک: این دریچه نیز جزو دریچه های مستقیم زن به شمار می رود و بدون مانع باعث تسهیل در خروج هوا از دهانه آن می شود.ساختار این دریچه بصورت مربع های شبکه ای در کنار هم است که از آن تحت عنوان دریچه فن کویل مشبک یاد می شود.کاربرد این دریچه در سقف هایی با ارتفاع بلند و حتی در دیوارها قابل نصب می باشد.برای کاربردهای چندمنظوره ساخت دریچه فن کویل مشبک بصورت دمپردار و بدون دمپر قابل انجام است. چوب، آلومینیوم و abs از متریال های متنوع می باشند که در روند تولید دریچه فن کویل دخیل هستند.برای تطابق و تناسبِ نمای این دریچه فن کویل عامل رنگ تعیین کننده ترین آیتم در این بخش است.
دریچه فن کویل کولری: این مدل دریچه دقیقا همان مدلِ کلاسیک در سیستم هوارسانی است. امکان و سهولتِ تغییر مسیرِ تیغه های این دریچه فن کویل از مزایای آن به شمار می آید.برای ساخت این دریچه از ورق فلزی، آلومینیوم، abs و چوب بکار می رود. شایان ذکر است دمپردار بودن جزو ویژگی ذاتیِ این دریچه است و در زمان ساخت این آپشن بر روی دریچه اعمال می گردد. از آنجا که پره های این دریچه بصورت عمودی و افقی بصورت متحرک طراحی شده اند، لذا کاربر به راحتی می تواند هوای مطلوب را در مسیر مورد نظر تنظیم و هدایت نماید.
ارسال فوری به تمام نقاط ایران
قیمت دریچه فن کویل
قیمت دریچه‌های ساخته شده از مواد با کیفیت بالا معمولاً بیشتر از مواد معمولی است. برای مثال: دریچه استیل معمولا گران‌تر است.
انواع مختلف دریچه‌ها (خطی، مشبک، گل سقفی و …) دارای طراحی‌های متفاوتی هستند؛ که بر قیمت تاثیر می‌گذارند. دریچه‌هایی با طراحی خاص یا پیچیده معمولاً گران‌تر هستند.
دریچه با ابعاد بزرگ‌تر معمولاً هزینه بیشتری دارند. زیرا نیاز به مواد بیشتری برای ساخت دارند. همچنین ممکن است؛ فرآیند تولید پیچیده‌تری نیز داشته باشند.
برخی دریچه‌ها دارای ویژگی‌هایی مانند: تنظیم جریان هوا، قابلیت مگنتی یا لولایی و … هستند؛ که ممکن است بر قیمت تاثیر بگذارد.(هرچقدر ویژگی‌های خاص یک دریچه بیشتر باشد؛ قیمت بالاتری نیز دارد).
روش نصب دریچه بازدید فن کویل
مکان نصب دریچه بازدید فن کویل را تعیین کنید. معمولاً این دریچه‌ها در سقف یا دیوارها نصب می‌شوند.
ابعاد دریچه و محل نصب را اندازه‌گیری کنید. مطمئن شوید که ابعاد دریچه با فضای موجود مطابقت دارد.
اگر دریچه به براکت یا فریم نیاز دارد؛ آنها را با استفاده از پیچ و دریل نصب کنید. اطمینان حاصل کنید؛ که براکت‌ها محکم و در محل مناسب قرار دارند.
دریچه را در محل نصب قرار دهید و مطمئن شوید؛ که به‌طور صحیح و هم‌راستا با دیوار یا سقف قرار گرفته است.
دریچه را با استفاده از پیچ‌گوشتی به براکت‌ها یا دیوار متصل کنید. مطمئن شوید که پیچ‌ها محکم شده‌اند و دریچه به‌درستی نصب شده است.
در صورت نیاز به عایق‌کاری، از نوار چسب عایق حرارتی استفاده کنید؛ تا از نفوذ هوای سرد و گرم جلوگیری شود.
سیستم تهویه را روشن کرده و عملکرد دریچه را بررسی کنید. مطمئن شوید که هوا به‌خوبی از دریچه خارج می‌شود.
چرا دریچه زیر فن کویل سان فلکسیبل ؟
- امکان تولید محصول با متریال متنوع و ابعاد مختلف طبق نظر کاربر
- آماده کردن سفارشات در کوتاهترین زمان ممکن
- قابلیت ساخت دریچه فن کویل با طراحی و رنگ های متنوع و هماهنگ با دکوراسیون
- ضمانت کیفیت محصول
- قابلیت ارسال محصول به تمام نقاط کشور با بسته بندی با کیفیت
سوالات متداول (FAQ)
دریچه فن کویل بخشی از سیستم تهویه مطبوع است که جریان هوا را از فن کویل به داخل فضا هدایت می‌کند. این دریچه‌ها به کنترل جهت و میزان هوای خروجی کمک می‌کنند و در تهویه مناسب محیط نقش مهمی دارند.
دریچه‌های سان فلکسیبل از جنس باکیفیت فلزی یا پلاستیکی ساخته شده‌اند، دارای طراحی مقاوم و زیبا هستند، قابلیت نصب آسان دارند و امکان تنظیم جهت باد و میزان هوای خروجی را فراهم می‌کنند.
انتخاب دریچه مناسب بستگی به اندازه فن کویل، ظرفیت هوادهی، محل نصب و نیازهای ظاهری دارد. سان فلکسیبل انواع مختلف دریچه با اندازه‌ها و طرح‌های متنوع ارائه می‌دهد که با توجه به مشخصات فنی فن کویل انتخاب می‌شوند.
نصب این دریچه‌ها ساده است و معمولاً به کمک پیچ یا بست‌های مخصوص روی کانال یا بدنه فن کویل ثابت می‌شوند. در صورت نیاز، تکنسین‌های سان فلکسیبل خدمات نصب را نیز ارائه می‌کنند.
برای حفظ کارایی و طول عمر دریچه، توصیه می‌شود به طور منظم با دستمال مرطوب یا برس نرم سطح دریچه را تمیز کنید و از ورود گرد و غبار جلوگیری کنید.
بله، اکثر مدل‌های دریچه سان فلکسیبل امکان تنظیم جهت و شدت جریان هوا را دارند تا بهترین تهویه در فضای مورد نظر فراهم شود.
بله، سان فلکسیبل امکان ارائه دریچه با رنگ‌های متنوع و یا طرح‌های سفارشی را دارد که به هماهنگی با دکوراسیون داخلی کمک می‌کند.
