دریچه گرد در سیستم های HVAC چه نقشی دارد؟
تصور کنید یک کارگاه چاپ با سقف بلند دارید که چند ماه پیش سیستم تهویه اش به طور کامل بازسازی شده است. ظرفیت اسپلیت ها درست محاسبه شده، کانال کشی هم طبق نقشه اجرا شده، اما یک مشکل عجیب هنوز باقی مانده است؛ کارگرانی که درست زیر یکی از خروجی های سقفی کار می کنند از کوران سرد شاکی اند، در حالی که همکارانشان در فاصله ی چهار متری آنها اصلاً هوای مطبوعی حس نمی کنند و همچنان گرم شان است. تکنسینی که برای بازدید می آید، بعد از بررسی دقیق متوجه می شود مشکل از فن یا ظرفیت دستگاه نیست؛ مشکل از نوع و الگوی پخش دریچه گردی است که روی کانال نصب شده.
همین سناریوی ساده نشان می دهد دریچه گرد، با وجود ظاهر بی ادعایش، چقدر می تواند روی عملکرد نهایی یک سیستم تهویه مطبوع اثر بگذارد. در این مقاله قرار است دقیق تر از حد معمول بررسی کنیم که دریچه گرد در سیستم های HVAC دقیقاً چه نقشی بازی می کند، چطور روی آسایش حرارتی، مصرف انرژی و حتی سطح صدای یک فضا تاثیر می گذارد و طراح یا مجری پروژه باید به چه نکاتی توجه کند تا این قطعه به جای ایجاد مشکل، واقعاً به کمک سیستم بیاید.
| عناوین مطالب |
• دریچه گرد دقیقاً در کجای مسیر هوا قرار می گیرد؟ |
دریچه گرد دقیقاً در کجای مسیر هوا قرار می گیرد؟
اگر مسیر هوا در یک سیستم تهویه مطبوع را از ابتدا تا انتها دنبال کنیم، به یک نقطه ی پایانی میرسیم؛ جایی که هوا از دل کانال خارج می شود و وارد فضای زندگی یا کار آدم ها می شود. دریچه گرد دقیقاً همین نقطه است. برخلاف کانال که صرفاً مسیر عبور هواست، دریچه رابط میان دنیای بسته ی تاسیسات و دنیای باز اتاق، سالن یا راهروست.
به همین دلیل نقش دریچه گرد در سیستم تهویه مطبوع را نمی توان نادیده گرفت. تمام محاسبات دبی هوا، فشار فن، قطر کانال و حتی طراحی معماری سقف، در نهایت باید از این یک نقطه عبور کند و به فضا برسد. اگر این نقطه به درستی طراحی نشود، تمام زحمت طراحی بقیه ی سیستم هم می تواند بی اثر شود.
قیمت و موجودی
نقش دریچه گرد در سیستم تهویه مطبوع
کنترل و هدایت جهت دار جریان هوا

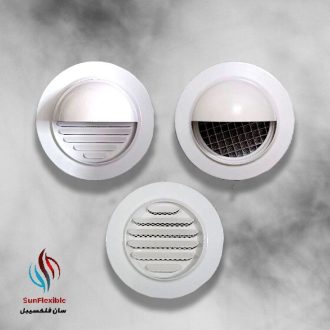

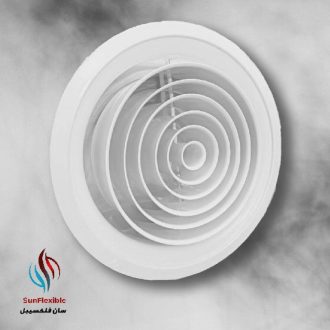

دریچه گرد صرفاً یک روزنه ی باز نیست؛ پره ها یا تیغه های داخل آن هوای عبوری را در زاویه و جهت مشخصی هدایت می کنند. همین ساختار است که تعیین می کند هوا به صورت مستقیم و متمرکز پرتاب شود یا به صورت پخش شده و ۳۶۰ درجه در اطراف دریچه توزیع شود. انتخاب درست جهت دهی، تفاوت میان یک فضای یکدست و خنک با فضایی که نیمی از آن سرد و نیمی گرم مانده را رقم می زند.
توزیع یکنواخت هوا در ناحیه ی اشغال شده
مهندسان تهویه برای ارزیابی کیفیت پخش هوا از مفهومی به نام «ناحیه ی اشغال شده» استفاده می کنند؛ یعنی همان بخشی از اتاق که آدم ها واقعاً در آن حضور دارند، نه کل حجم هوای اتاق. دریچه گرد باید هوا را طوری پخش کند که این ناحیه، بدون نقطه ی داغ یا نقطه ی سرد، به یک دمای یکنواخت برسد. استانداردهای بین المللی تهویه مانند دستورالعمل های ASHRAE برای همین منظور شاخصی به نام شاخص یکنواختی پخش هوا تعریف کرده اند که رابطه ی میان طول پرتاب دریچه و فاصله ی آن تا دیوار یا دریچه ی مجاور را می سنجد. هرچه این نسبت درست تر انتخاب شود، احتمال ایجاد نقاط مرده یا کوران ناخواسته کمتر می شود.
تامین آسایش حرارتی و جلوگیری از کوران
یکی از شکایت های رایج در ساختمان های دارای سیستم تهویه مطبوع، احساس کوران یا سرمای موضعی زیر دریچه هاست. این اتفاق معمولاً وقتی رخ می دهد که سرعت هوای خروجی از دریچه، در فاصله ای که هنوز به ناحیه ی اشغال شده نرسیده، بیش از حد مجاز باقی مانده باشد. دریچه گرد با تیغه ها و الگوی پخش خود، سرعت هوا را به تدریج کاهش می دهد تا وقتی هوا به سطح بدن افراد می رسد، دیگر آزاردهنده نباشد. دریچه ای که این کار را درست انجام ندهد، حتی با بهترین سیستم سرمایشی هم شکایت برانگیز خواهد بود.
کنترل سطح صدا در فضا
هوایی که با سرعت از یک روزنه ی محدود عبور می کند، به طور طبیعی صدا تولید می کند. کیفیت ساخت و طراحی آیرودینامیکی دریچه گرد تعیین می کند این صدا در چه سطحی باقی بماند. در استانداردهای صنعتی، دریچه ها معمولاً بر اساس یک معیار سطح صدا آزمایش و رده بندی می شوند تا طراح بتواند برای فضاهایی مثل اتاق کنفرانس، اتاق عمل یا استودیو، دریچه ای با سطح صدای پایین تر انتخاب کند. در فضاهای صنعتی یا انبارها که حساسیت صوتی کمتری وجود دارد، معمولاً می توان سرعت هوا و در نتیجه دبی بالاتری را از یک دریچه با ابعاد ثابت عبور داد.
هماهنگی با دمپر برای بالانس هوا

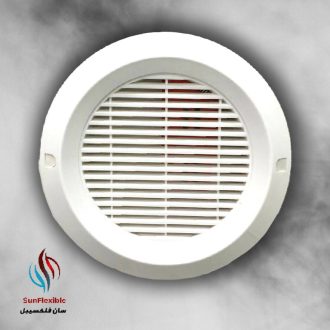

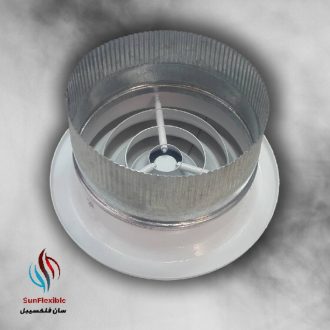

خیلی از دریچه های گرد به تنهایی کار نمی کنند؛ پشت آن ها معمولاً یک دمپر تنظیم هوا یا دمپر گرد پروانه ای نصب می شود که وظیفه ی ریز تنظیم دبی عبوری را بر عهده دارد. دریچه مسیر و الگوی خروج هوا را مشخص می کند و دمپر پشت آن، مقدار هوایی که باید از آن عبور کند را تنظیم می کند. این دو قطعه در عمل یک مجموعه ی هماهنگ هستند؛ اگر پروژه ای با چند انشعاب و چند دریچه ی گرد طراحی شده باشد، بدون این هماهنگی عملاً نمی توان بالانس درست هوا را بین انشعابات مختلف برقرار کرد. اگر با مفهوم بالانس دمپر و فرایند تست و تنظیم آن آشنا نیستید، مطالعه ی راهنمای خرید و بالانس دمپر در همین سایت می تواند تصویر کامل تری از این هماهنگی به شما بدهد.
نقش در کیفیت هوا و جلوگیری از ورود آلودگی
دریچه های گردی که مجهز به دمپر یا پره ی قابل بسته شدن هستند، در زمان خاموشی سیستم هم نقش دارند. با بسته شدن این پره ها، مسیر ورود گرد و غبار، حشرات و هوای ناخواسته از فضای بیرون یا از کانال های غیرفعال مسدود می شود. این موضوع به خصوص در پروژه های صنعتی و بهداشتی، جایی که کنترل آلودگی اهمیت زیادی دارد، یک مزیت عملکردی محسوب می شود.
| * ضمانت کیفیت کالا |
| * ارسال به تمام نقاط ایران |
| * خدمات پس از فروش |
| * مشاوره رایگان |
اشتباهات رایج در طراحی و جانمایی دریچه گرد
1. نادیده گرفتن طول پرتاب متناسب با ارتفاع سقف و انتخاب یک مدل ثابت برای همه ی فضاها
۲. اختلاط دبی دریچه های رفت و برگشت در محاسبات، بدون توجه به تعادل ورودی و خروجی هوا
۳. نصب دریچه در مسیر مانع فیزیکی مانند تیرچه، لوستر یا دیوار جدا کننده که مسیر پخش هوا را قطع می کند
۴. عدم هماهنگی میان دریچه و دمپر پشت آن، که باعث می شود حتی بهترین دریچه هم نتواند دبی درست را عبور دهد
۵. بی توجهی به رده ی صدای دریچه در فضاهای حساس مانند اتاق جلسات یا اتاق خواب
۶. فاصله گذاری نادرست میان چند دریچه ی مجاور که یا باعث تداخل جریان هوا می شود یا نقطه ی مرده ایجاد می کند
۷. انتخاب مدل دریچه صرفاً بر اساس ظاهر، بدون بررسی الگوی پخش هوای آن
سان فلکسیبل برند برتر
نکات کاربردی برای بهبود عملکرد دریچه گرد
برای این که دریچه گرد در عمل همان نقشی را ایفا کند که در طراحی برایش در نظر گرفته شده، رعایت چند نکته ی اجرایی کمک زیادی می کند.
۱. پیش از نصب، دبی واقعی هر انشعاب را با ظرفیت دریچه ی انتخاب شده مقایسه کنید، نه فقط با دبی کلی دستگاه
۲. برای فضاهای با سقف بلند، مدل های بلندگویی یا جت را در نظر بگیرید تا هوا واقعاً به ناحیه ی اشغال شده برسد
۳. در فضاهای صوتی حساس، دریچه ای با درصد سطح آزاد بیشتر انتخاب کنید تا افت فشار و صدای ناشی از آن کاهش یابد
۴. همیشه فاصله ی مناسب میان دریچه های مجاور را رعایت کنید تا الگوهای پخش هوا با هم تداخل پیدا نکنند
۵. اتصال دریچه به کانال، چه اسپیرال و چه فلکسیبل، باید کاملاً هوابند باشد تا افت فشار اضافه ایجاد نشود
ارسال فوری به تمام نقاط ایران
چک لیست ارزیابی عملکرد دریچه گرد
۱. آیا دبی خروجی دریچه با محاسبات اولیه ی پروژه همخوانی دارد؟
۲. آیا در ناحیه ی اشغال شده ی فضا، کوران یا سرعت هوای آزاردهنده احساس می شود؟
۳. آیا صدای دریچه در حالت کارکرد عادی، در سطح قابل قبولی برای آن فضا قرار دارد؟
۴. آیا دمپر پشت دریچه به درستی تنظیم و قفل شده است؟
۵. آیا اتصال دریچه به کانال هوابند است و نشتی هوا مشاهده نمی شود؟
۶. آیا فاصله ی دریچه تا موانع اطراف، امکان پخش کامل هوا را می دهد؟
تضمین کیفیت * خدمات پس از فروش
نگهداری دریچه گرد و تاثیر آن بر راندمان سیستم
حتی دریچه ای که در ابتدا کاملاً درست طراحی و نصب شده باشد، در طول زمان می تواند عملکردش را از دست بدهد. تجمع گرد و غبار روی تیغه ها، سفت شدن یا زنگ زدگی محل چرخش پره ها و لق شدن دمپر پشت دریچه، همگی می توانند به مرور الگوی پخش هوا را تغییر دهند و همان مشکلاتی را ایجاد کنند که در ابتدای مسیر با طراحی درست حل شده بودند. بازدید دوره ای، تمیزکاری سطح دریچه و بررسی روان بودن حرکت پره ها، هزینه ی چندانی ندارد اما می تواند از افت راندمان سیستم و افزایش مصرف انرژی در درازمدت جلوگیری کند.
سوالات متداول (FAQ)
1.تفاوت دریچه گرد و دریچه چهارگوش در عملکرد چیست؟
هر دو وظیفه ی مشابهی در تنظیم و توزیع هوا دارند، اما دریچه گرد به دلیل مقطع دایره ای، الگوی پخش متقارن تری ایجاد می کند و اتصال مستقیم آن به کانال اسپیرال ساده تر است. دریچه چهارگوش معمولاً برای هماهنگی با طراحی سقف های کاذب مستطیلی یا کانال های مربعی انتخاب می شود.
2. دریچه گرد رفت و برگشت چه تفاوتی دارند؟
دریچه رفت مسئول هدایت جهت دار هوای تهویه شده به فضاست و الگوی پرتاب آن اهمیت زیادی دارد، در حالی که دریچه برگشت وظیفه ی مکش هوای مصرف شده را بر عهده دارد و حساسیت کمتری به جهت دهی دارد.
3. آیا دریچه گرد فقط مخصوص سقف است یا روی دیوار هم کار می کند؟
دریچه گرد در هر دو حالت سقفی و دیواری کاربرد دارد. انتخاب محل نصب بیشتر به ارتفاع فضا، محل قرارگیری کانال و نیاز پروژه بستگی دارد تا نوع دریچه.
4. دریچه گرد چطور روی مصرف انرژی سیستم تهویه تاثیر می گذارد؟
دریچه ای که افت فشار بالایی ایجاد کند، فن سیستم را مجبور می کند برای رساندن دبی مورد نیاز، انرژی بیشتری مصرف کند. انتخاب دریچه با سطح آزاد و الگوی پخش مناسب، این افت فشار را کاهش می دهد.
5. علت سروصدا یا کوران هوای دریچه گرد چیست؟
این مشکل معمولاً به دلیل سرعت بالای هوا در سطح آزاد دریچه، نامناسب بودن طول پرتاب برای فاصله ی موجود تا ناحیه ی اشغال شده یا نصب اشتباه دمپر پشت دریچه رخ می دهد.

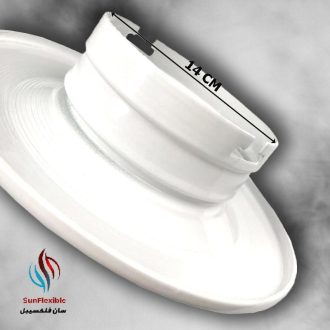

6. آیا دریچه گرد به کانال فلکسیبل هم وصل می شود؟
بله، با استفاده از یک تبدیل پشت دریچه ای مناسب می توان دریچه گرد را به کانال فلکسیبل متصل کرد، به شرط آن که اتصال کاملاً هوابند اجرا شود تا افت فشار اضافه ایجاد نشود.
جمع بندی
دریچه گرد شاید در نگاه اول یک قطعه ی کوچک و کم اهمیت در کنار فن، کانال و دستگاه سرمایشی به نظر برسد، اما همان طور که در این مقاله دیدیم، این قطعه در عمل نقطه ای است که تمام زحمت طراحی سیستم تهویه در آن به نتیجه می رسد یا از بین می رود. کنترل جهت و سرعت هوا، ایجاد آسایش حرارتی، مدیریت صدا و هماهنگی با دمپر بالانس، همگی وظایفی هستند که یک دریچه گرد به درستی انتخاب شده و نصب شده باید انجام دهد. توجه به این نقش ها از همان مرحله ی طراحی، بسیاری از شکایت های رایج درباره ی کوران، سروصدا یا توزیع نامتوازن هوا را از ریشه حل می کند.
