پلنیوم باکس (Plenum Box) یا جعبه توزیع هوا، یک قطعه فلزی یا گالوانیزه است که در سیستمهای تهویه مطبوع (HVAC) بین کانال هوا و دریچه نصب میشود. کار اصلی آن، توزیع یکنواخت هوا و کاهش صدای جریان هوا قبل از ورود به دریچه است.
پلنیوم باکس چیست؟
پلنیوم باکس (Plenum Box) یک جعبه توزیع هوا است؛ که در سیستمهای تهویه مطبوع مورد استفاده قرار میگیرد. این جعبه برای توزیع یکنواخت هوا در محیطهای مختلف، مانند: ساختمانهای مسکونی، اداری و تجاری به کار میرود. این محصول معمولاً از ورقهای گالوانیزه یا مواد پیش عایق ساخته میشود؛ که برای نصب در پشت دریچههای خطی و اسلوت (دریچههای هوارسانی باریک و دکوراتیو) طراحی شده است.
قیمت و موجودی
وظایف اصلی پلنیوم باکس
- پخش یکنواخت هوا: این وسیله باعث میشود؛ جریان هوای خروجی از دریچهها به طور تدریجی و یکنواخت در محیط توزیع شود؛ به طوری که فشار هوا در سراسر فضا تعادل یابد.
- جلوگیری از نشت هوا: باکس هوا به کمک عایقبندیهای مناسب از نشت هوا جلوگیری کرده و به بهینهسازی مصرف انرژی کمک میکند.
- عایق حرارتی و صوتی: به دلیل استفاده از عایقهای حرارتی و صوتی، باکس هوا مانع از تبادل دما بین فضای داخلی و خارجی شده و صداهای ناشی از عبور هوا را کاهش میدهد.

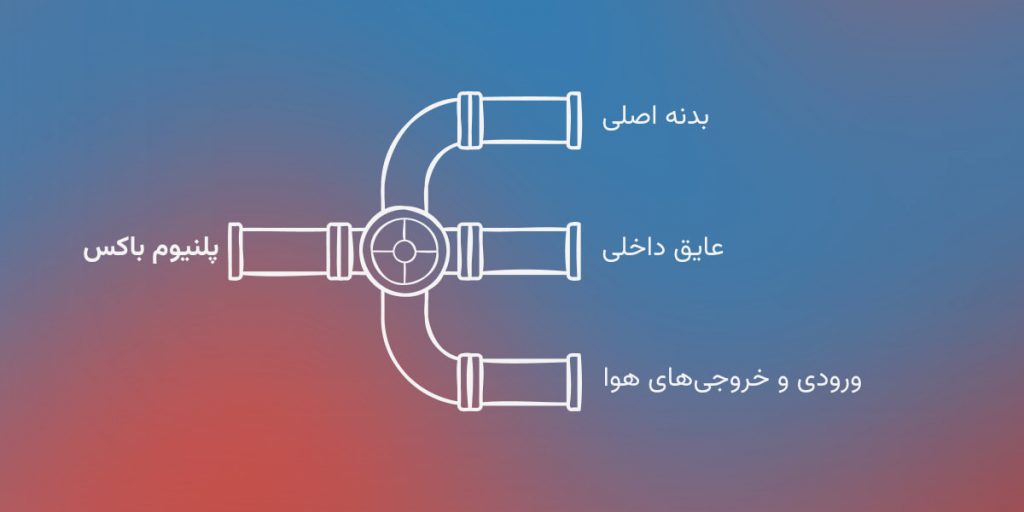

اجزای اصلی پلنیوم باکس
- بدنه اصلی: از ورقهای گالوانیزه یا مواد پیش عایق ساخته شده است.
- عایق داخلی: این بخش برای جلوگیری از انتقال صدا و حرارت به کار میرود.
- خروجیهای هوا: بسته به نیاز سیستم تهویه، تعداد و ابعاد ورودیها و خروجیها تعیین میشود.
| * ضمانت کیفیت کالا |
| * ارسال به تمام نقاط ایران |
| * خدمات پس از فروش |
| * مشاوره رایگان |
کاربرد پلنیوم باکس
- در دریچههای خطی و دریچه اسلوت برای پخش یکنواخت هوا.
- در سقفهای کاذب برای جلوگیری از نشت هوا و ایجاد هوارسانی مطلوب.
- در ساختمانهای اداری، تجاری و مسکونی که نیاز به توزیع متعادل هوا دارند؛ کاربردی است.
انواع پلنیوم باکس
| نوع پلنیوم باکس | جنس مواد سازنده | ویژگیها | کاربردها |
|---|---|---|---|
| پلنیوم باکس گالوانیزه | ورق گالوانیزه | دوام بالا، مقاومت در برابر خوردگی | مناسب برای سیستمهای تهویه و محیطهای صنعتی |
| پلنیوم باکس پیش عایق | مواد پیشعایق (پلییورتان) | وزن سبک، عایق صوتی و حرارتی | مناسب برای ساختمانهای مسکونی، تجاری و اداری |
| پلنیوم باکسهای سفارشی | متنوع (مطابق سفارش) | قابلیت طراحی اختصاصی بر اساس نیاز مشتری | استفاده در پروژههای خاص با ابعاد و شرایط خاص |
| پلنیوم باکسهای چند ورودی | ورق گالوانیزه یا پیش عایق | امکان اتصال چندین کانال به یک |
سان فلکسیبل برند برتر

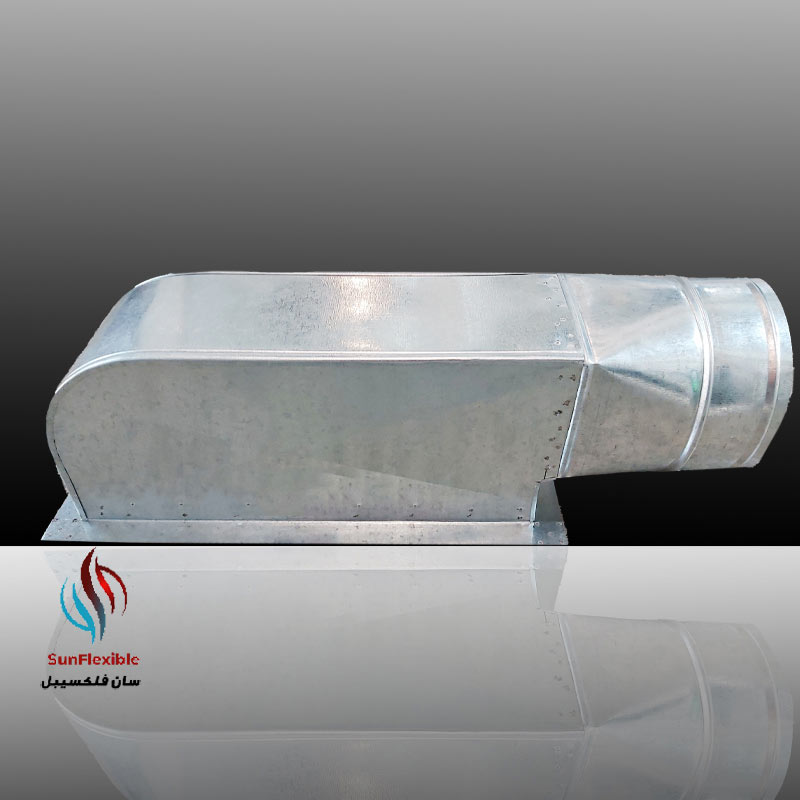

پلنیوم باکس گالوانیزه
باکسهای هوا گالوانیزه رایجترین نوع باکس هستند؛ که از ورقهای فلزی گالوانیزه ساخته میشوند. این نوع به دلیل مقاومت بالا در برابر خوردگی و طول عمر زیاد، برای استفاده در محیطهای مختلف به ویژه محیطهای مرطوب مناسب است.
ویژگیها
مقاوم در برابر رطوبت و خوردگی.
قابلیت استفاده در انواع سیستمهای تهویه.
مناسب برای استفاده در محیطهای صنعتی و تجاری.(مطالعه تکمیلی: تهویه مناسب محیط های صنعتی)

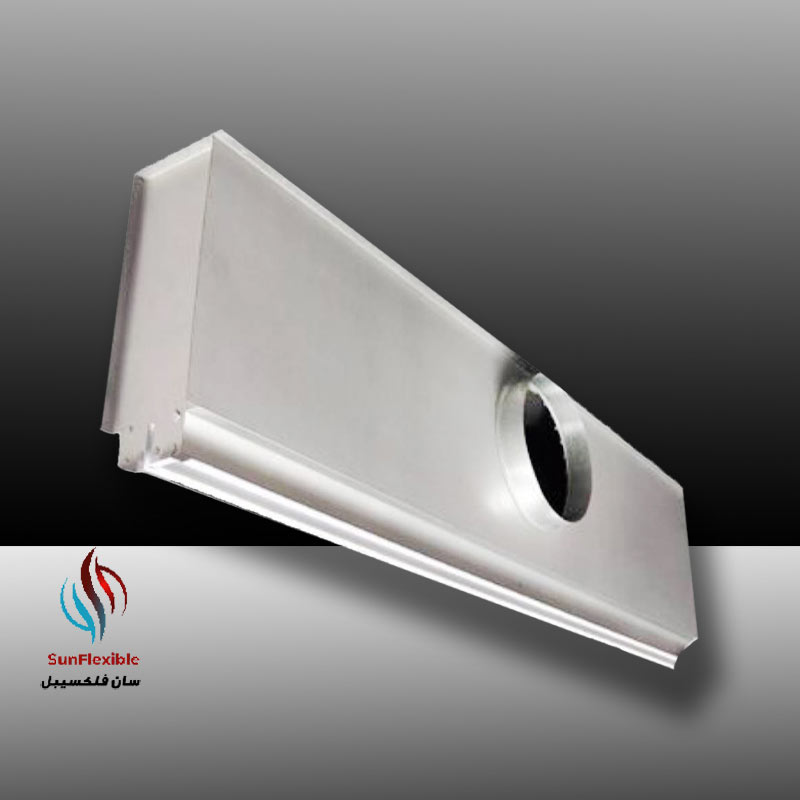

پلنیوم باکس پیش عایق
باکسهای هوا پیش عایق با استفاده از مواد خاصی تولید میشوند؛ که علاوه بر سبکی، دارای عایق حرارتی و صوتی بالایی هستند. این نوع باکس به دلیل وزن سبک و نصب آسان، در پروژههایی که سرعت نصب اهمیت دارد؛ بسیار محبوب هستند.
ویژگی ها
وزن بسیار سبکتر نسبت به باکس هوای گالوانیزه.
دارای عایق حرارتی و صوتی داخلی.
جلوگیری از تجمع رطوبت و مقاومت بالا در برابر تبادل دما.
پلنیوم باکسهای سفارشی
برخی از باکسهای هوا بر اساس نیاز مشتری و شرایط خاص پروژه به صورت سفارشی تولید میشوند. این نوع باکسها بر اساس ابعاد و تعداد ورودی و خروجیهای هوا و همچنین نیازهای خاص تهویهای طراحی میشوند.
ویژگیها
طراحی بر اساس نیازهای خاص مشتری.
قابلیت نصب دریچههای متنوع با اشکال مختلف.
مناسب برای پروژههای خاص مانند محیطهای تجاری یا مسکونی با دکوراسیون خاص.

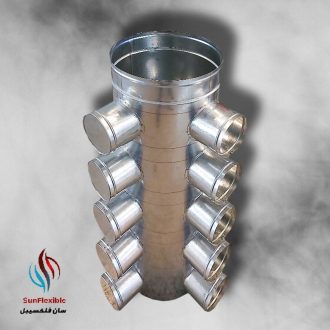

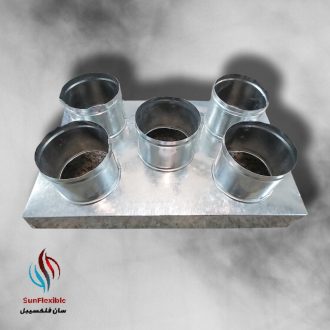

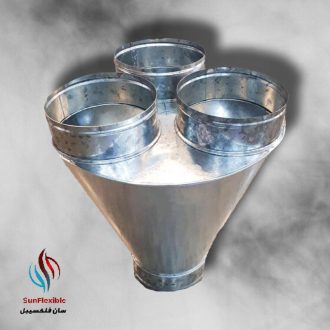

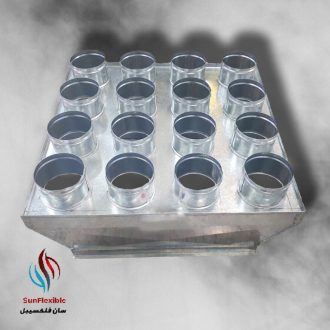

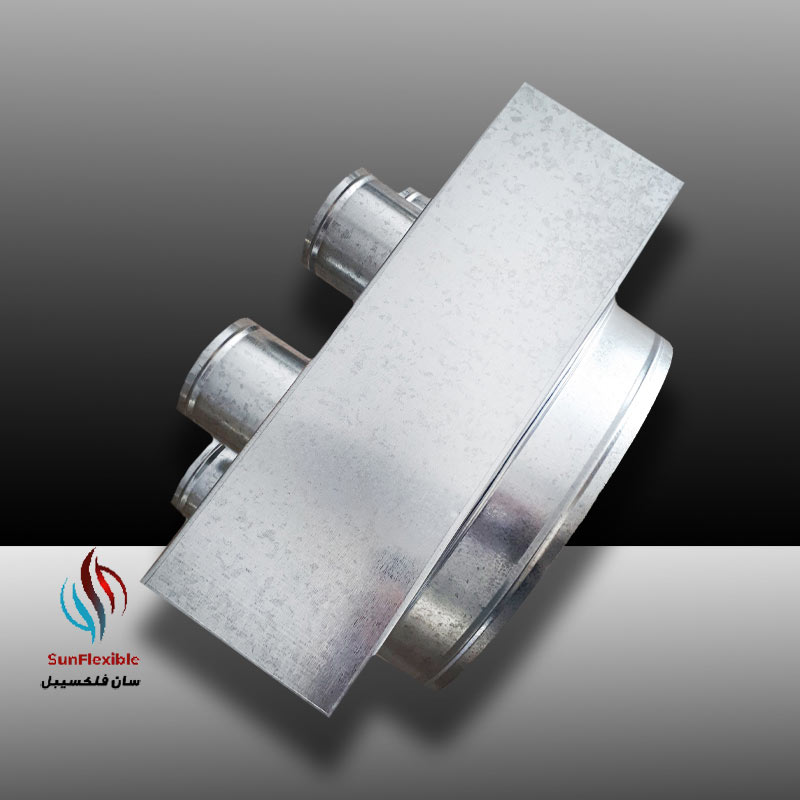

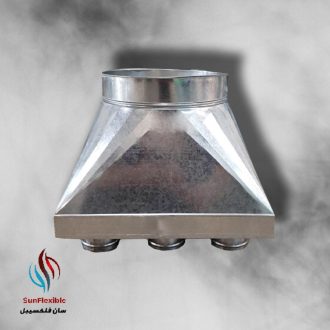

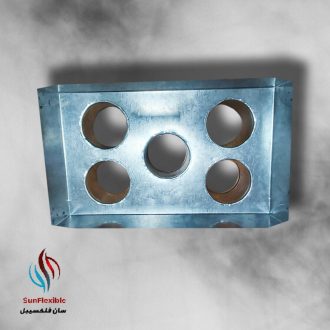

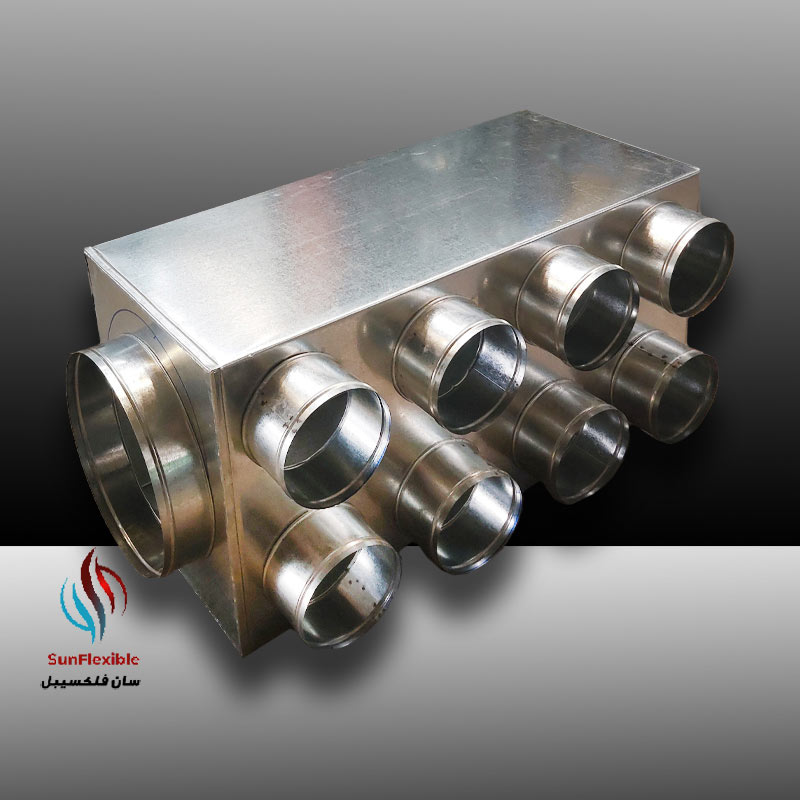

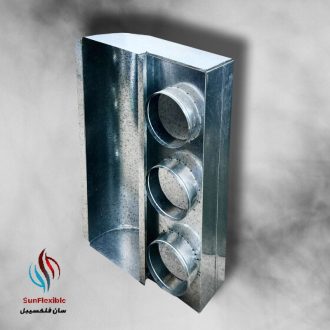

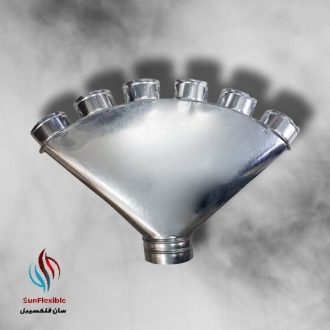

باکسهای چند ورودی
این محصول دارای چندین ورودی هوا است؛ که برای توزیع همزمان هوا از چند نقطه در دریچههای خطی یا اسلوت مورد استفاده قرار میگیرد. این مدل به توزیع بهتر هوا در محیطهای بزرگ کمک میکند.
ویژگیها
چندین ورودی و خروجی هوا.
مناسب برای محیطهای بزرگ با نیاز به توزیع یکنواخت هوا.
تضمین کیفیت * خدمات پس از فروش
ساخت پلنیوم باکس
با توجه به پیشرفت های حاصله در سیستم ماشین آلات تولیدی در صنایع گوناگون، روش ساخت پلنیوم باکس در مقایسه با گذشته تغییرات چشمگیری داشته است. اختراع دستگاههای برش و سی آن سی انقلابی در زمینه طراحی، برش و مونتاژ انواع پلنیوم باکس ایجاد کرده است.
برای تولید پلنیوم باکس ابتدا بر اساس حجم هورسانی و میزان پرتاب هوای عبوری از آن محاسبات لازم با نرم افزارهای مربوطه صورت می پذیرد. پس از مرحله طراحی، با دستگاههای برش لیزری نسبت به آماده سازی شابلون پلنیوم باکس اقدامات لازم صورت می گیرد.
در مرحله بعد که مربوط به مونتاژ است به دو روش اتصال کشویی و نقطه جوشی صورت می گیرد.کیفیت این نقاط و اتصالات در نتیجه باعث جلوگیری از هرگونه نشتی هوا از ساختار پلنیوم باکس می شود و راندمان در انتقال هوا را به بالاترین میزان افزایش می دهد.
نحوه نصب و اتصال باکس هوا
- محل دریچهها را در سقف کاذب یا دیوار تعیین کنید.
- سقف کاذب باید به گونهای باشد؛ که دسترسی به باکس و کانالهای هوا آسان باشد.
- اندازهگیری دقیق طول و عرض محل نصب برای انتخاب باکس هوا مناسب انجام شود.
- این محصول دارای ابعاد مناسب برای محل نصب باشد.
- تعداد و ابعاد ورودیها و خروجیها برای اتصال کانالهای هوا بررسی شود.
- دقت کنید که ارتفاع باکس هوا در سقف کاذب متناسب با محل خروج هوا بوده و به درستی در محل قرار گیرد.
- اتصال محکم باکس هوا به سقف کاذب یا دیوار باید به گونهای باشد؛ که از لرزش و جابجایی آن جلوگیری شود.
- از کانالهای خرطومی یا کانالهای فلزی انعطافپذیر برای ارتباط بین باکس و کانالهای اصلی هوا استفاده کنید.
- کانال خرطومی را با استفاده از چسب مخصوص و بستهای هوابند به ورودی و خروجی باکس هوا متصل کنید؛ تا
از نشت هوا جلوگیری شود. - دریچهها باید به طور دقیق روی پلنیوم باکس فیکس شوند. بهتر است، از بستهای مخصوص مانند بستهای خرچنگی برای اتصال استفاده کنید.
- مطمئن شوید؛ که دریچهها به درستی در جای خود قرار گرفته و هیچ فاصلهای بین دریچه و باکس وجود ندارد.
- سیستم تهویه را روشن کرده و جریان هوا را از دریچهها بررسی کنید.
- در صورت وجود هرگونه نشتی هوا، محلهای اتصال کانالها و باکس را مجدداً بررسی و هوابندی کنید.
- هوادهی یکنواخت را در محیط بررسی کرده و در صورت نیاز تنظیمات لازم را انجام دهید.
ارسال به تمام نقاط ایران در اسرع وقت
راهنمای خرید باکس هوا
- جنس و کیفیت ساخت
یکی از مهمترین نکات در خرید پلنیوم باکس، جنس و کیفیت ساخت آن است. باکسهای هوا از مواد مختلفی ساخته میشوند؛ که رایجترین آنها گالوانیزه و پیشعایق است. هر کدام از این مواد ویژگیهای خاصی دارند؛ که بهتر است متناسب با نیاز خود انتخاب کنید.
باکس هوا گالوانیزه: مقاوم در برابر زنگزدگی و خوردگی، مناسب برای محیطهای مرطوب و صنعتی.
باکس هوا پیشعایق: وزن سبکتر، نصب آسانتر و عایقبندی حرارتی و صوتی بهتر.
- عایقبندی حرارتی و صوتی
هنگام خرید باید مطمئن شوید که؛ باکس های هوا دارای عایق مناسب برای محیط مورد استفاده شما است. عایقکاری بهخوبی انجام شده و هیچ نقصی در آن وجود ندارد.
- ابعاد و اندازهها
اندازه این باکس باید متناسب با ابعاد دریچهها (خطی یا اسلوت) باشد.
برای فضاهای بزرگ، ممکن است به باکس با ورودیهای متعدد نیاز داشته باشید.
طول و عرض پلنیوم باکس بر اساس نیاز تهویهای و شرایط نصب باید دقیقاً محاسبه شود.
قیمت پلنیوم باکس
- جنس و مواد ساخت
نوع مادهای که برای ساخت این باکس استفاده میشود؛ یکی از اصلیترین عوامل موثر بر قیمت است. معمولاً باکسهای هوا از مواد زیر ساخته میشوند:
ورقهای گالوانیزه: این نوع پلنیوم باکسها معمولاً مقاومتر و با قیمت بالاتری عرضه میشوند.
پیشعایقها: پلنیوم باکسهای پیشعایق معمولاً قیمت پایینتری دارند. اما به دلیل عایق حرارتی و صوتی محبوب هستند.
- ابعاد و اندازه
ابعاد باکس هوا تاثیر مستقیمی بر قیمت آن دارد:
اندازه بزرگتر: باکسهای بزرگتر به دلیل نیاز به مواد بیشتر و کارایی بالا، معمولاً قیمت بالاتری دارند.
سفارشیسازی: پلنیوم باکسهایی که بر اساس نیاز خاص طراحی و ساخته میشوند؛ معمولاً هزینه بیشتری دارند.
- تعداد ورودیها و خروجیها
باکسهای هوا که دارای چندین ورودی یا خروجی هستند؛ معمولاً قیمت بیشتری دارند. هر ورودی یا خروجی اضافی به معنی افزایش هزینههای ساخت و نصب است.
پلنیوم باکس با عایق الاستومری
برای افزایش راندمانِ تهویه مطبوع و برای جلوگیری از اتلاف انرژی بر سطوح بیرونیِ ساختار پلنیوم باکس از عایق الاستومری استفاذه می شود. کاربرد این عایق از چند حیث اهمیت دارد:
اول اینکه از تاثیرات دمایی محیط بر روی بدنه ی پلنیوم جلوگیری می کند. این موضوع در سقف های کاذبی که در معرض گرما و سرما قرار دارند بسیار حایز اهمیت است.
دوم اینکه در مناطقی با شرجی بالا از ایجاد شبنم بر روی ساختار و بدنه ی پلنیوم باکس جلوگیری می کند. در واقع ایجاد عایق بر روی ساختار پلنیوم به شدت از بروز پدیده ی کندانس یا تعرق ممانعت می کند.
سوم اینکه عایق الاستومریعلاوه بر نقش عایقِ حرارتی- برودتی، بعنوان عایق صوتی عمل کرده و از انتقال صدای ناشی از عملکرد هواساز جلوگیری می کند.
سوالات متداول (FAQ)
پلنیوم باکس یک جعبه توزیع هواست که بین کانال و دریچه سقفی یا خطی نصب میشود و وظیفه پخش یکنواخت هوا را در فضا بر عهده دارد.
زیرا بدون استفاده از پلنیوم، جریان هوا بهصورت مستقیم و نامنظم وارد فضا میشود و باعث افت راندمان و نارضایتی ساکنین خواهد شد.
عموماً از ورق گالوانیزه، آلومینیوم یا استیل ساخته میشود و داخل آن معمولاً با عایق صوتی و حرارتی پوشانده میشود.
بله، وجود عایق در پلنیوم باکس علاوه بر پخش یکنواخت هوا، به کاهش نویز و صدای جریان هوا کمک میکند.
در سیستمهای تهویه مطبوع برای ساختمانهای مسکونی، اداری، تجاری، بیمارستانی و حتی سالنهای صنعتی استفاده میشود.
کانال وظیفه انتقال هوا از دستگاه به نقاط مختلف ساختمان را دارد، در حالی که پلنیوم باکس هوا را قبل از ورود به دریچهها تنظیم و پخش یکنواخت میکند.
بله، بسته به نوع دریچه، ابعاد سقف کاذب و میزان حجم هوای موردنیاز، پلنیوم باکس در اندازهها و شکلهای مختلف طراحی و تولید میشود.
خیر، نصب آن ساده است و معمولاً توسط مجری تأسیسات مکانیکی یا نصاب دریچه و کانال انجام میشود.
جنس متریال، ضخامت ورق، نوع عایقکاری، ابعاد و نوع دریچهای که به آن متصل میشود، از مهمترین عوامل تعیینکننده قیمت هستند.
محصولات سان فلکسیبل با متریال باکیفیت، عایقکاری استاندارد و طراحی دقیق تولید میشوند و علاوه بر دوام بالا، بهترین عملکرد در توزیع یکنواخت هوا را ارائه میدهند.
