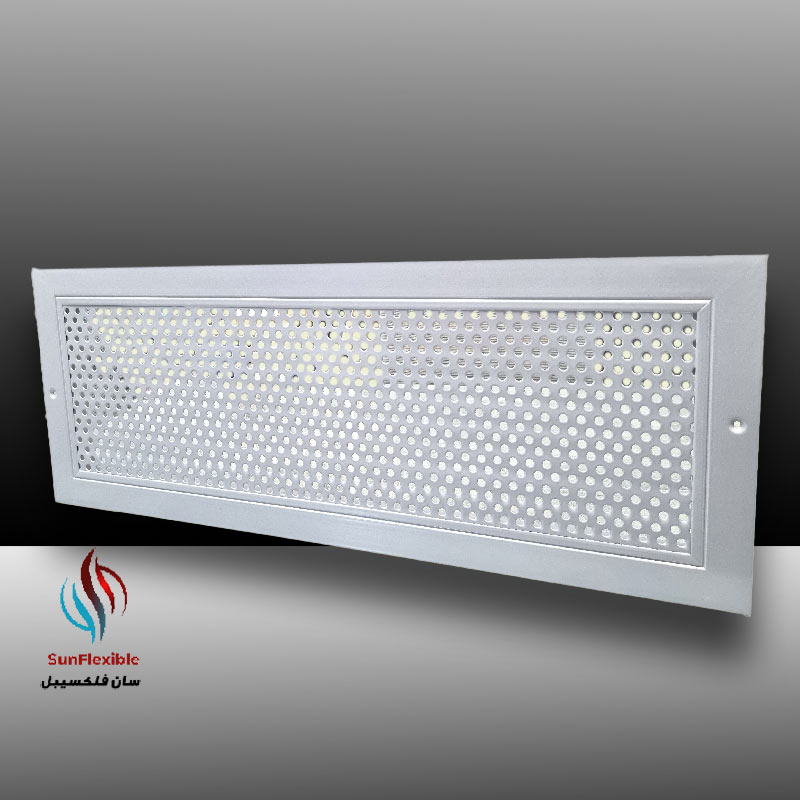

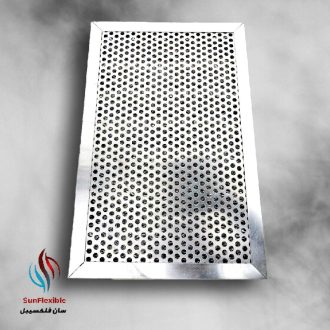

دریچه اتاق عمل
در پروژه ساخت یک بیمارستان، بخش تاسیسات برای اتاق های عمل، از همان دریچه هوای سقفی معمولی استفاده کرده بود که برای بخش های اداری ساختمان هم به کار رفته بودند. در زمان تحویل و آزمایش های کنترل کیفیت هوا، نتیجه شمارش ذرات معلق در اتاق عمل، استاندارد لازم برای شروع فعالیت را برآورده نکرد. پروژه چند هفته عقب افتاد تا دریچه های صحیح، متناسب با نیاز واقعی این فضا، جایگزین شدند.
این اتفاق نشان می دهد که دریچه اتاق عمل، یک دریچه سقفی معمولی با ظاهر متفاوت نیست. دریچه اتاق عمل بخشی از یک زنجیره فنی است که مستقیماً روی ایمنی بیمار و کنترل عفونت اثر می گذارد. در ادامه ساختار، عملکرد، استانداردها، انواع و نکات خرید و نصب این دریچه را با جزئیات کامل بررسی می کنیم.
عناوین مطالب
- دریچه اتاق عمل چیست؟
- تفاوت دریچه اتاق عمل با دریچه سقفی معمولی
- اصل جریان لامینار و نقش دریچه در کنترل عفونت
- ساختار و اجزای تشکیل دهنده
- مقایسه با سایر دریچه های سقفی
- مزایا و معایب
- استانداردهای فنی و ایمنی
- انتخاب سایز و طراحی صحیح
- کاربردهای عملی
- قطعات مکمل
- نکات نصب
- نگهداری و بازرسی دوره ای
- اشتباهات رایج در خرید و نصب
- چک لیست پیش از خرید
- جمع بندی
- سوالات متداول (FAQ)
قیمت و موجودی
دریچه اتاق عمل چیست؟
دریچه اتاق عمل، دریچه سقفی تخصصی است که برای توزیع هوای تصفیه شده در فضای بالای میز جراحی طراحی می شود. وظیفه اصلی این دریچه، رساندن هوایی است که از فیلترهای هپا عبور کرده، به صورتی یکنواخت و بدون آشفتگی روی محل جراحی؛ به گونه ای که ذرات معلق و میکروارگانیسم های موجود در هوای اتاق، پیش از رسیدن به زخم باز بیمار، از منطقه جراحی دور نگه داشته شوند.
دریچه اتاق عمل معمولاً بخشی از یک سیستم بزرگ تر است که شامل باکس فیلتر هپا، پلنوم هوا و در برخی طراحی ها، پروب اندازه گیری فشار هم می شود. نقش دریچه در این زنجیره، تبدیل جریان هوای خروجی از فیلتر به یک الگوی پخش یکنواخت و کنترل شده روی سطح اتاق عمل است.
تفاوت دریچه اتاق عمل با دریچه سقفی معمولی
یک دریچه سقفی معمولی، برای پخش راحت هوا در فضای اداری یا مسکونی طراحی می شود؛ هدف اصلی آن، رسیدن به آسایش حرارتی و توزیع مناسب دماست. دریچه اتاق عمل، هدف کاملاً متفاوتی دارد: کنترل الگوی حرکت هوا برای کاهش ریسک انتقال عفونت.
این تفاوت هدف، مستقیماً روی جنس، ساختار سطح و نحوه اتصال دریچه به فیلتر اثر می گذارد. سطح دریچه اتاق عمل باید کاملاً قابل شست وشو و ضدعفونی باشد، درزها و اتصالات آن باید کاملاً آب بند اجرا شوند تا هوای فیلترنشده از کنار فیلتر به داخل اتاق نشت نکند، و الگوی پخش هوای آن باید طوری طراحی شده باشد که جریان هوا، آلودگی را از روی بیمار به سمت دریچه اگزاست هدایت کند، نه برعکس.
اصل جریان لامینار و نقش دریچه در کنترل عفونت
در طراحی های استاندارد اتاق عمل، هوای تصفیه شده با سرعت پایین و بدون آشفتگی، از سقف به سمت پایین حرکت می کند؛ به این الگوی جریان، جریان لامینار یا جریان یک جهته گفته می شود. سرعت این جریان معمولاً در محدوده ای نزدیک به دو تا سه دهم متر بر ثانیه تنظیم می شود، سرعتی که به اندازه کافی پایین است که آشفتگی ایجاد نکند، اما به اندازه کافی هم هست که آلودگی را از منطقه جراحی دور نگه دارد.
دریچه اتاق عمل، دقیقاً همین الگوی جریان یکنواخت را ممکن می سازد. سطح پخش کننده دریچه اتاق عمل باید طوری طراحی شود که هوای خروجی از فیلتر، بدون ایجاد گردابه یا نقاط پرفشار موضعی، به صورت یکدست روی کل سطح میز جراحی پخش شود. هر ناهماهنگی در این پخش، می تواند نقاطی با آشفتگی هوا ایجاد کند که ذرات معلق را به جای دور شدن از بیمار، در محل جراحی نگه می دارد.
| * ضمانت کیفیت کالا |
| * ارسال به تمام نقاط ایران |
| * خدمات پس از فروش |
| * مشاوره رایگان |
ساختار و اجزای تشکیل دهنده
هر دریچه اتاق عمل معمولاً از این اجزا تشکیل شده:
۱. قاب و صفحه پخش کننده: در بیشتر پروژه های استاندارد، از ورق استنلس استیل ساخته می شود؛ این متریال به دلیل مقاومت در برابر مواد ضدعفونی کننده و سطح صاف و بدون خلل وفرج، گزینه اصلی برای فضاهای استریل است.
۲. الگوی پخش هوا: سطح دریچه اتاق عمل با تخلخل یکنواخت طراحی می شود تا مقاومت یکسانی در برابر عبور هوا در تمام نقاط ایجاد کند؛ همین یکنواختی است که جریان لامینار را ممکن می سازد.
۳. باکس فیلتر هپا: در بالای دریچه قرار می گیرد و معمولاً فیلترهایی با کلاس H13 یا H14 مطابق استاندارد EN 1822 در آن نصب می شود که قادرند ذرات تا اندازه ۰.۳ میکرون را از هوا جدا کنند.
۴. آب بندی و درزگیری: نوار یا ژل آب بند بین لبه فیلتر و بدنه باکس، برای جلوگیری از عبور هوای فیلترنشده از کنار فیلتر استفاده می شود؛ کیفیت این آب بندی، تعیین کننده اصلی عملکرد واقعی کل سیستم است.
انتخاب بین این دو کلاس، به نوع جراحی هایی که در آن اتاق انجام می شود بستگی دارد. کلاس Ia معمولاً برای جراحی هایی با حساسیت بالا نسبت به عفونت، مثل جراحی های ارتوپدی یا پیوند اعضا، توصیه می شود؛ کلاس Ib برای بسیاری از جراحی های عمومی که ریسک عفونت در سطح استاندارد است، کفایت می کند.
مقایسه با سایر دریچه های سقفی
| نوع دریچه | هدف اصلی | سازگاری با فیلتر هپا | کاربرد غالب |
| دریچه اتاق عمل | کنترل جریان و کاهش آلودگی هوابرد | مستقیم و اختصاصی | اتاق عمل، اتاق های ایزوله |
| دریچه سقفی معمولی | پخش راحت هوا و آسایش حرارتی | معمولا ندارد | ساختمان های اداری و مسکونی |
| دریچه سقفی با فیلتر معمولی | بهبود کیفیت هوای داخلی | فیلتر با راندمان پایین تر | فضاهای عمومی حساس به آلرژی |
| دریچه گرد | توزیع یا برگشت هوای عمومی | ندارد | فضاهای معمولی ساختمان |
مزایا و معایب
مزایا:
۱. کاهش قابل توجه ریسک آلودگی هوابرد در محل جراحی
۲. سازگاری با مواد ضدعفونی کننده رایج در محیط های درمانی
۳. سطح صاف و بدون درز که تمیزکاری و بازرسی را ساده می کند
۴. قابلیت هماهنگی با سیستم فیلتراسیون هپا برای دستیابی به کلاس تمیزی مورد نیاز
۵. طراحی یکنواخت پخش هوا که از ایجاد آشفتگی موضعی جلوگیری می کند
معایب:
۱. هزینه بسیار بالاتر نسبت به دریچه های سقفی معمولی
۲. نیاز به طراحی مهندسی دقیق تر، شامل محاسبه دبی، سرعت جریان و آرایش دریچه ها
۳. وابستگی مستقیم عملکرد به کیفیت آب بندی فیلتر و اجرای صحیح نصب
۴. نیاز به سرویس و پایش دوره ای منظم تر نسبت به دریچه های معمولی
استانداردهای فنی و ایمنی
طراحی و عملکرد سیستم های تهویه اتاق عمل، در سطح بین المللی معمولاً بر اساس استاندارد آلمانی DIN 1946-4 ارزیابی می شود؛ استانداردی که فضاهای جراحی را به کلاس های Ia (جریان لامینار) و Ib (جریان آشفته کنترل شده) تقسیم می کند و برای هرکدام، الزامات سرعت جریان، آرایش دریچه اتاق عمل و کیفیت هوا را مشخص می کند. در آمریکا، استاندارد ASHRAE 170 نقش مشابهی دارد و برای برخی فضاهای حساس مثل اتاق های سزارین، جریان هوای یک جهته و رو به پایین را الزامی می کند.
از نظر کیفیت فیلتراسیون، فیلترهای هپا استفاده شده در این سیستم ها معمولاً باید کلاس H13 یا H14 مطابق استاندارد EN 1822 را داشته باشند. رعایت این استانداردها، تنها یک الزام مقرراتی نیست؛ مستقیماً روی نتیجه بالینی و ریسک عفونت محل جراحی برای بیمار اثر می گذارد.
سان فلکسیبل برند برتر
انتخاب سایز و طراحی صحیح
سایزبندی دریچه اتاق عمل، باید بر اساس ابعاد میز جراحی، محدوده حرکت تیم جراحی و کلاس تمیزی مورد نیاز اتاق انجام شود، نه صرفاً بر اساس ابعاد سقف کاذب موجود. در بسیاری از طراحی های استاندارد بین المللی، سقف پخش کننده جریان لامینار، ابعادی در حدود سه متر در سه متر دارد تا کل محدوده جراحی و تیم اطراف آن را پوشش دهد؛ اما این عدد یک نقطه شروع طراحی است، نه یک قاعده ثابت برای همه پروژه ها.
از آنجا که ابعاد دقیق به نوع جراحی، چیدمان اتاق و دبی هوای دستگاه هواساز پروژه بستگی دارد، بهتر است پیش از سفارش نهایی، طراحی دقیق با واحد فنی تهویه فراز هماهنگ شود تا سایز و آرایش دریچه اتاق عمل، متناسب با نقشه مهندسی پروژه تعیین گردد.
کاربردهای عملی
دریچه اتاق عمل، محدود به یک نوع فضای واحد نیست و در طیفی از محیط های حساس استفاده می شود:
۱. اتاق های عمل جراحی عمومی و تخصصی در بیمارستان ها
۲. اتاق های عمل ارتوپدی و پیوند عضو که نیاز به کلاس تمیزی بالاتری دارند
۳. اتاق های ایزوله عفونی و بخش های مراقبت ویژه با نیاز به کنترل دقیق جریان هوا
۴. اتاق های تمیز صنایع دارویی و تجهیزات پزشکی، جایی که کنترل ذرات معلق به همان اندازه اهمیت دارد
۵. آزمایشگاه های تحقیقاتی با نیاز به کنترل آلودگی هوابرد

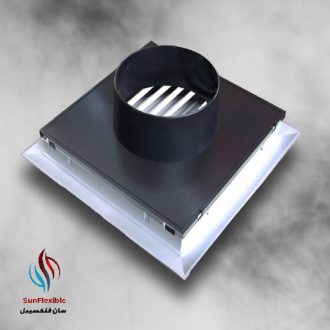

قطعات مکمل
فیلتر هپا با کلاس H13 یا H14، به عنوان قلب اصلی سیستم تصفیه هوای اتاق عمل.
فیلتر باکس، برای نگه داشتن فیلتر و هدایت هوا به سمت دریچه.
پروب یا نشانگر اندازه گیری فشار دیفرانسیل، برای پایش سلامت فیلتر و اختلاف فشار بین اتاق عمل و فضاهای مجاور.
دمپر تنظیم جریان در مسیر ورودی هوا به باکس فیلتر، برای تنظیم دقیق دبی هوای رسیده به دریچه.
ارسال فوری به تمام نقاط ایران
نکات نصب
۱. آب بندی بین فیلتر و بدنه باکس را با دقت اجرا کنید؛ کوچک ترین نشتی در این نقطه، عملکرد کل سیستم فیلتراسیون را بی اثر می کند.
۲. پیش از بهره برداری، الگوی پخش هوا و یکنواختی جریان را در محل پروژه تست کنید، نه فقط بر اساس مشخصات کاتالوگ.
۳. اتصال دریچه اتاق عمل به سقف کاذب را کاملاً مسطح و بدون فاصله اجرا کنید تا از ایجاد مسیرهای عبور هوای فیلترنشده جلوگیری شود.
۴. مسیر دسترسی برای تعویض دوره ای فیلتر را از ابتدای طراحی سقف کاذب در نظر بگیرید.
۵. فشار اتاق عمل نسبت به راهروها و فضاهای مجاور را طبق طراحی مهندسی پروژه، مثبت نگه دارید.
نگهداری و بازرسی دوره ای
فشار دیفرانسیل فیلتر را به طور دوره ای پایش کنید؛ افزایش غیرعادی این فشار، نشانه گرفتگی فیلتر و نیاز به تعویض آن است.
سطح دریچه اتاق عمل را با مواد ضدعفونی کننده مناسب و بدون خراشیدن سطح استنلس استیل تمیز کنید.
آب بندی اطراف فیلتر را در بازرسی های دوره ای از نظر افتادگی یا آسیب بررسی کنید.
الگوی پخش هوا و سرعت جریان را طبق برنامه زمانی تعیین شده در پروتکل بیمارستان، مجدداً تست و صحه گذاری کنید.
اشتباهات رایج در خرید و نصب
۱. استفاده از دریچه سقفی معمولی به جای دریچه اختصاصی اتاق عمل، برای کاهش هزینه اولیه پروژه.
۲. نادیده گرفتن کلاس، تمیزی مورد نیاز (Ia یا Ib) در مرحله طراحی و انتخاب دریچه.
۳. اجرای ناقص آب بندی بین فیلتر و باکس، که باعث نشت هوای فیلترنشده می شود.
۴. عدم تست و صحه گذاری الگوی جریان هوا پیش از بهره برداری از اتاق عمل.
۵. انتخاب متریالی غیر از استنلس استیل برای سطوحی که باید مکرراً ضدعفونی شوند.
۶. فراموش کردن مسیر دسترسی سرویس فیلتر در طراحی نهایی سقف کاذب.
تضمین کیفیت * خدمات پس از فروش
چک لیست پیش از خرید
۱. کلاس تمیزی مورد نیاز اتاق عمل (Ia یا Ib) را با تیم پزشکی و مهندسی پروژه مشخص کرده اید؟
۲. ابعاد دریچه را متناسب با میز جراحی و محدوده حرکت تیم جراحی محاسبه کرده اید؟
۳. کلاس فیلتر هپا مورد نیاز (H13 یا H14) را مشخص کرده اید؟
۴. روش آب بندی و درزگیری فیلتر را با سازنده هماهنگ کرده اید؟
۵. مسیر دسترسی برای سرویس دوره ای فیلتر را در طراحی سقف کاذب لحاظ کرده اید؟
۶. برنامه تست و صحه گذاری الگوی جریان هوا پیش از بهره برداری را تعیین کرده اید؟
جمع بندی
انتخاب دریچه اتاق عمل، یک تصمیم مهندسی و بالینی همزمان است که باید بر اساس کلاس تمیزی موردنیاز، نوع جراحی های انجام شده در آن فضا و کیفیت اجرای آب بندی سیستم فیلتراسیون گرفته شود، نه بر مبنای شباهت ظاهری با دریچه های سقفی معمولی.
شرکت صنعتی سان فلکسیبل، طراحی و تولید انواع دریچه اتاق عمل متناسب با نیاز پروژه های بیمارستانی و اتاق های تمیز شما را انجام می دهد. برای دریافت مشاوره فنی رایگان و هماهنگی طراحی با استانداردهای موردنیاز پروژه، می توانید از طریق راه های ارتباطی در قسمت تماس با ما، با کارشناسان فروش تماس بگیرید.
سوالات متداول (FAQ)
دریچه سقفی معمولی برای آسایش حرارتی و پخش راحت هوا طراحی می شود؛ دریچه اتاق عمل برای کنترل دقیق الگوی جریان هوا و کاهش ریسک عفونت هوابرد ساخته می شود و معمولاً با فیلتر هپا و آب بندی اختصاصی همراه است.
استنلس استیل سطحی صاف، بدون خلل وفرج و مقاوم در برابر مواد ضدعفونی کننده رایج در محیط بیمارستانی ایجاد می کند؛ همین ویژگی، ریسک تجمع میکروارگانیسم روی سطح دریچه را کاهش می دهد.
کلاس Ia به جریان لامینار یک جهته با آشفتگی بسیار کم اشاره دارد که معمولاً برای جراحی های حساس تر استفاده می شود؛ کلاس Ib جریان آشفته کنترل شده است که برای بسیاری از جراحی های عمومی کافی است.
فیلتر هپا وظیفه جداسازی ذرات معلق تا اندازه بسیار ریز را بر عهده دارد؛ دریچه اتاق عمل، هوای خروجی از این فیلتر را به صورت یکنواخت روی محل جراحی پخش می کند. بدون آب بندی صحیح بین فیلتر و دریچه، حتی بهترین فیلتر هم اثر مطلوب را نخواهد داشت.
بله. اصول طراحی این دریچه، یعنی پخش یکنواخت هوای فیلترشده با آشفتگی کم، در بسیاری از اتاق های تمیز صنایع دارویی و تجهیزات پزشکی هم کاربرد دارد، البته با تنظیمات متناسب با کلاس تمیزی موردنیاز آن پروژه خاص.
