دریچه کروی (جت اسپوت)
در یک سالن ورزشی با ارتفاع سقف نزدیک به ده متر، سیستم تهویه مطبوع با تمام ظرفیت کار می کرد، اما ورزشکاران هنوز هوای سنگین و راکد را حس می کردند. دریچه های سقفی معمولی، هوای خنک را درست زیر سقف رها می کردند و این هوا پیش از رسیدن به فضای اشغال شده توسط افراد، انرژی و سرعت خود را از دست می داد و در همان ارتفاع بالا معلق می ماند.
راه حل این مشکل، تعویض دریچه ها با مدل کروی، یا همان جت اسپات، بود؛ دریچه ای که هوا را با شتاب و تمرکز بیشتری پرتاب می کند و می تواند مسیر چند متری تا کف سالن را طی کند. در ادامه ساختار، عملکرد، انواع، استانداردها و نکات خرید و نصب دریچه کروی را با جزئیات کامل بررسی می کنیم.
عناوین مطالب
- دریچه کروی (جت اسپوت) چیست؟
- چرا در ارتفاع بلند به این دریچه نیاز داریم؟
- اصل پرتاب هوا؛ مفهوم Throw در این دریچه
- ساختار و اجزای تشکیل دهنده
- مقایسه دریچه کروی با سایر دریچه های پرتاب بلند
- مزایا و معایب دریچه کروی
- استانداردهای فنی و عملکردی
- انتخاب قطر و طول پرتاب مناسب
- کاربردهای عملی
- قطعات مکمل
- نکات نصب
- اشتباهات رایج در خرید و نصب
- نگهداری و بازرسی دوره ای
- چک لیست پیش از خرید
- جمع بندی
- سوالات متداول (FAQ)
قیمت و موجودی
دریچه کروی (جت اسپوت) چیست؟

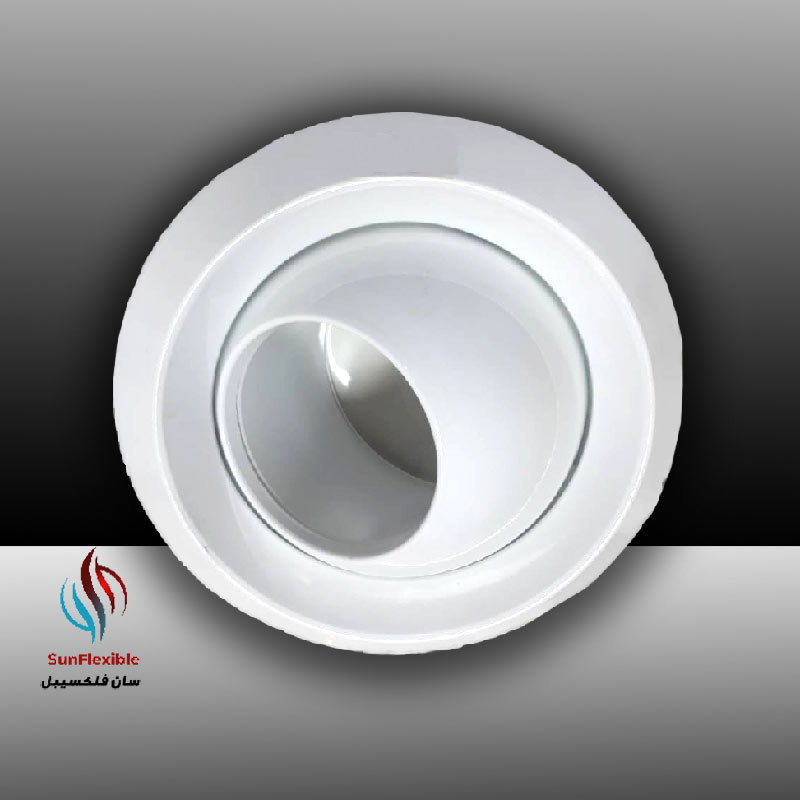

دریچه کروی، که در بازار با نام های جت اسپات، جت دیفیوزر یا دریچه چشمی هم شناخته می شود، نوعی دریچه سقفی یا دیواری است که برای پرتاب متمرکز هوا به مسافت های نسبتاً دور طراحی شده است. برخلاف دریچه های معمولی که هوا را به صورت پخش شده و با شعاع کوتاه در اطراف خود رها می کنند، این دریچه هوا را با شتاب بیشتری از یک نازل کروی متحرک عبور می دهد و آن را در جهتی مشخص، تا فاصله ای طولانی هدایت می کند.
ویژگی اصلی این دریچه، امکان تنظیم جهت پرتاب هواست. نازل کروی مرکزی دریچه، مثل یک مفصل گوی دار، قابلیت چرخش به بالا، پایین، چپ و راست را دارد؛ همین قابلیت است که به نصاب یا کاربر اجازه می دهد جهت دقیق پرتاب هوا را بر اساس نیاز فضا تنظیم کند.
چرا در ارتفاع بلند به این دریچه نیاز داریم؟
هر جریان هوایی که از یک دریچه خارج می شود، در طول مسیر خود سرعت و انرژی از دست می دهد؛ این افت سرعت، هرچه فاصله دریچه تا سطح اشغال شده توسط افراد بیشتر باشد، محسوس تر می شود. در فضاهایی با سقف بلند، مثل سالن های ورزشی یا سوله های صنعتی، یک دریچه معمولی که برای سقف های دو تا سه متری طراحی شده، عملاً هوای خود را در همان نزدیکی سقف از دست می دهد و هیچ گاه به طور مؤثر به سطح اشغال شده نمی رسد.
دریچه کروی، با افزایش سرعت اولیه پرتاب و متمرکز کردن جریان هوا در یک نقطه به جای پخش گسترده آن، این مشکل را حل می کند. به همین دلیل، در پروژه هایی که ارتفاع سقف از حد معمول بیشتر است، دریچه کروی معمولاً تنها گزینه ای است که می تواند هوای تهویه را به طور مؤثر به فضای زندگی افراد برساند.
اصل پرتاب هوا؛ مفهوم Throw در این دریچه
در ادبیات فنی تهویه مطبوع، فاصله ای که یک جریان هوا پیش از افت سرعت به زیر یک آستانه مشخص طی می کند را «طول پرتاب» یا Throw می نامند. این مفهوم، معیار اصلی برای مقایسه و انتخاب دریچه های پرتاب بلند مثل جت اسپوت یا همان دریچه کروی است، نه صرفاً قطر یا ظاهر دریچه.
طول پرتاب یک دریچه، به عواملی مثل سرعت هوا در دهانه خروجی، قطر نازل و دبی هوای عبوری بستگی دارد. آزمایش استاندارد این پارامتر، معمولاً بر اساس روش های آزمایشگاهی تعریف شده در استاندارد ANSI/ASHRAE 70 انجام می شود؛ روشی که سرعت هوا را در فواصل مختلف از دریچه اندازه گیری می کند تا طول پرتاب واقعی محصول مشخص شود. توجه به این عدد، دقیقاً همان چیزی است که انتخاب درست دریچه برای یک سالن بلند را از حدس و گمان جدا می کند.
| * ضمانت کیفیت کالا |
| * ارسال به تمام نقاط ایران |
| * خدمات پس از فروش |
| * مشاوره رایگان |

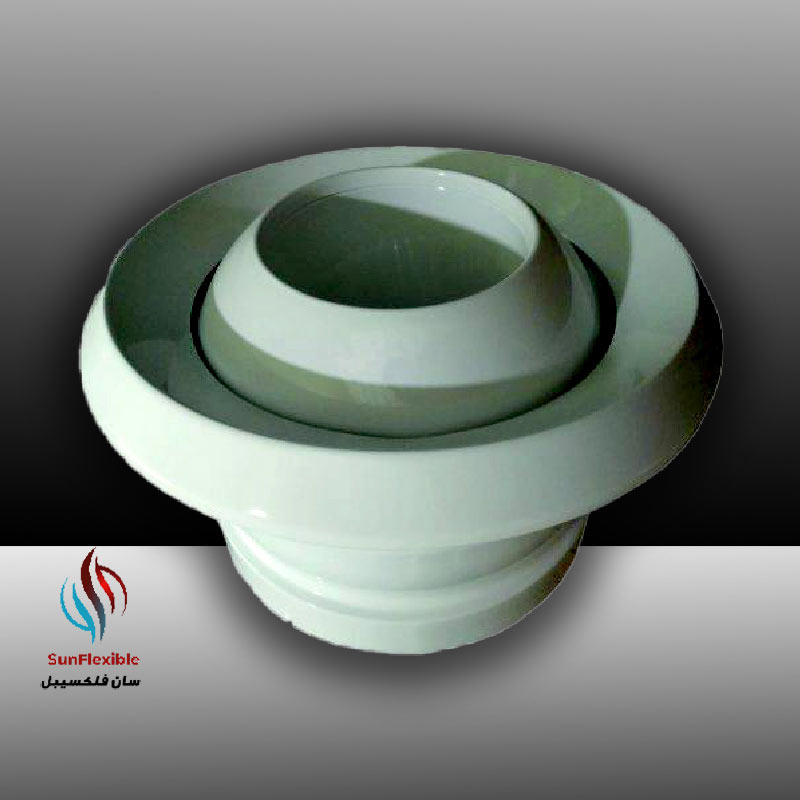

ساختار و اجزای تشکیل دهنده
هر دریچه کروی از این اجزا تشکیل شده است:
۱. قاب بیرونی: معمولاً از آلومینیوم با پوشش رنگ کوره ای الکترواستاتیک ساخته می شود؛ در برخی پروژه های صنعتی یا با نیاز به مقاومت بیشتر، مدل استیل هم موجود است.
۲. نازل یا توپی متحرک: بخش اصلی و متمایز کننده این دریچه. این نازل کروی شکل، امکان چرخش در جهات مختلف را فراهم می کند و مسیر خروج هوا را تعیین می کند.
۳. مکانیزم تنظیم زاویه: اجازه می دهد زاویه پرتاب، معمولاً تا حدود سی درجه در جهات مختلف، به صورت دستی تنظیم شود.
۴. محل اتصال به کانال یا پلنیوم باکس: پشت دریچه، برای اتصال به مسیر کانال کشی یا جعبه توزیع هوا در نظر گرفته می شود.
1,600,000 تومان
180,000 تومان – 1,200,000 تومان
مقایسه دریچه کروی با سایر دریچه های پرتاب بلند
| نوع دریچه | مکانیزم پرتاب | قابلیت تنظیم جهت | مناسب ترین کاربرد |
| کروی | نازل کروی متحرک، پرتاب نقطه ای متمرکز | قابلیت چرخش به تمام جهات | سالن های ورزشی، سوله ها، سالن های نمایش |
| جت نازل | ره های موازی حول یک محور مرکزی | پرتاب کمانی به حدود شصت درجه | مسیرهای اکسپوز یا کانال نمایان |
| خورشیدی | ایجاد اختلاط چرخشی هوا | ثابت، تمرکز بر اختلاط، نه پرتاب مستقیم | فضاهایی با هدف حذف گرادین دما |
سان فلکسیبل برند برتر
مزایا و معایب دریچه کروی
مزایا:
۱. توانایی پرتاب هوا تا فواصل چند ده متری، مناسب سقف های بلند
۲. قابلیت تنظیم دستی جهت پرتاب برای پوشش دقیق نقطه مورد نظر
۳. وزن سبک و نصب نسبتاً ساده روی سقف، دیوار یا پلنیوم باکس
۴. ظاهر مدرن و دکوراتیو، مناسب فضاهای نمایشی و
تجاری
۵. قابلیت ترکیب با دمپر برای کنترل یا قطع جریان هوا
معایب:
۱. در صورت انتخاب نادرست قطر یا طول پرتاب، ممکن است هوا به نقطه هدف نرسد یا با سرعت نامطلوب به آن برخورد کند
۲. در فضاهای با سقف کوتاه، استفاده از دریچه کروی معمولاً توجیه فنی ندارد و دریچه معمولی کافی است.
۳. در صورت عدم توجه به تراز صدا، پرتاب هوا با سرعت بالا می تواند در فضاهای حساس به سروصدا مثل تالارهای کنفرانس مزاحمت ایجاد کند.
۴. نیاز به تنظیم مجدد زاویه در صورت تغییر چیدمان فضای زیر دریچه کروی.
استانداردهای فنی و عملکردی
عملکرد دریچه گرد پرتاب بلند مثل جت اسپوت، در سطح بین المللی بر اساس استاندارد ANSI/ASHRAE 70 (روش آزمون رتبه بندی عملکرد دریچه های هوا) ارزیابی می شود؛ این استاندارد نحوه اندازه گیری طول پرتاب، سرعت پایانه و افت فشار دریچه را مشخص می کند. در پروژه های بزرگ تر که چند دریچه در کنار هم قرار می گیرند، معمولاً از مفهوم ADPI یا شاخص عملکرد پخش هوا، تعریف شده در استاندارد ANSI/ASHRAE 113، برای ارزیابی کیفیت کلی توزیع هوا در فضای اشغال شده استفاده می شود.
توجه به این استانداردها، مخصوصاً در پروژه های بزرگ مثل سالن های ورزشی چندمنظوره یا سوله های صنعتی بزرگ اهمیت دارد؛ چون انتخاب دریچه فقط بر اساس قطر یا ظاهر، بدون بررسی طول پرتاب واقعی، معمولاً به عدم رسیدن هوا به فضای اشغال شده منجر می شود.
1,200,000 تومان
4,500,000 تومان
انتخاب قطر و طول پرتاب مناسب
دریچه کروی معمولاً در قطرهایی از حدود ۴۰ تا ۲۰۰ میلی متر و با طول پرتابی از حدود پنج تا بیش از سی متر، بسته به مدل و قطر، تولید می شود. انتخاب قطر مناسب، باید بر اساس فاصله واقعی دریچه تا سطح اشغال شده و دبی هوای مورد نیاز آن بخش از فضا انجام شود، نه بر اساس یک عدد ثابت برای کل پروژه.
اشتباه رایج در این مرحله، انتخاب یک قطر و مدل واحد برای تمام دریچه های سالن، بدون توجه به تفاوت فاصله دریچه های نزدیک به دیوار و دریچه های مرکز سالن است. بهترین روش، طراحی جداگانه هر ناحیه بر اساس فاصله واقعی تا کف و بار حرارتی آن بخش است؛ برای این محاسبه، بهتر است پیش از سفارش نهایی با واحد فنی تهویه فراز هماهنگ شوید تا مدل و قطر مناسب هر نقطه مشخص شود.
ارسال فوری به تمام نقاط ایران
کاربردهای عملی
دریچه کروی در طیف وسیعی از فضاهای بزرگ و بلند استفاده می شود:
۱. سالن های ورزشی و مجموعه های ورزشی چند منظوره با سقف بلند
۲. سوله های صنعتی و کارخانجات با ارتفاع سقف بالای حد معمول
۳. سالن های نمایش، سینما، تئاتر و سالن های کنسرت
۴. تالارهای پذیرایی، هتل ها و مراکز همایش با سقف مرتفع
۵. سالن های نمایشگاهی و انبارهای بزرگ با نیاز به تهویه یکنواخت در فضای وسیع
قطعات مکمل
- دمپر پروانه ای پشت دریچه کروی، برای کنترل یا قطع کامل جریان هوا در صورت نیاز؛ برای انتخاب مدل مناسب می توانید به مقاله بالانس دمپر مراجعه کنید.

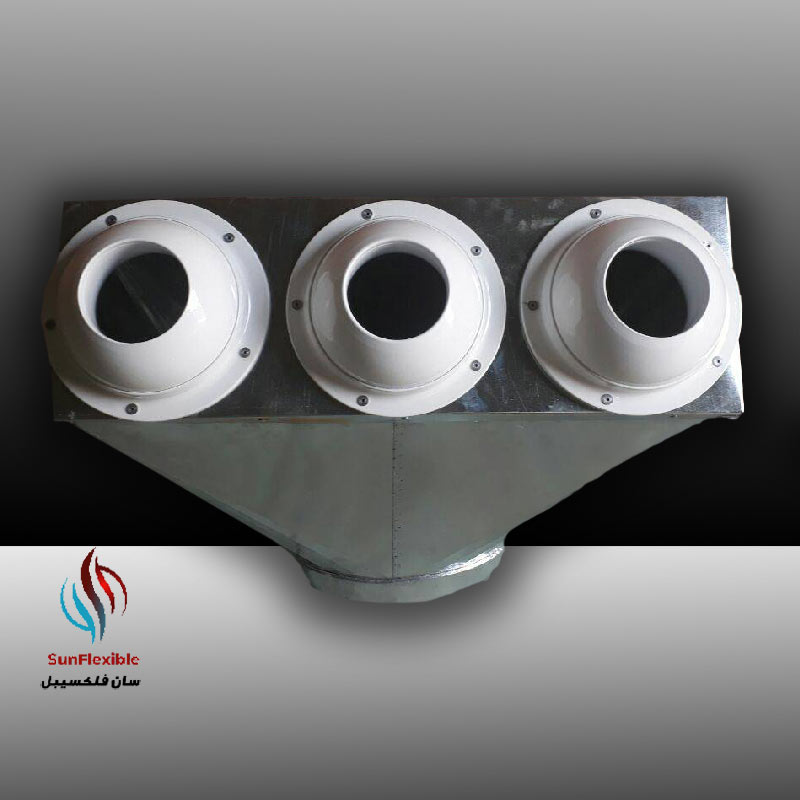

- پلنیوم باکس پشت دریچه کروی، برای هدایت یکنواخت تر هوا از کانال به سمت نازل.
- پوشش رنگ کوره ای الکترواستاتیک با رنگ بندی سفارشی، برای هماهنگی با دکوراسیون داخلی سالن.
950,000 تومان
950,000 تومان
نکات نصب
۱. جهت اولیه نازل را بر اساس نقشه چیدمان فضای زیر دریچه تنظیم کنید، نه به صورت پیش فرض رو به پایین.
۲. فاصله بین دریچه های مجاور را طوری در نظر بگیرید که مناطق پرتاب هوا با یکدیگر تداخل مزاحم نداشته باشند.
۳. دریچه کروی را روی تکیه گاه یا پلنیوم باکس مناسب نصب کنید تا وزن آن به طور یکنواخت تحمل شود.
۴. پس از نصب، عملکرد واقعی طول پرتاب را در محل پروژه بررسی کنید تا از تطابق آن با طراحی اولیه مطمئن شوید.
۵. در صورت نیاز به کنترل جریان، دمپر پشت دریچه را در فاصله ای نصب کنید که دسترسی به آن برای سرویس بعدی ساده باشد.
تضمین کیفیت * خدمات پس از فروش
اشتباهات رایج در خرید و نصب
۱. انتخاب دریچه فقط بر اساس ظاهر یا قیمت، بدون بررسی طول پرتاب واقعی مورد نیاز پروژه.
۲. استفاده از یک مدل و قطر یکسان برای همه دریچه های سالن، بدون توجه به تفاوت فاصله هر نقطه تا کف.
۳. نادیده گرفتن تراز صدا در فضاهای حساس به سروصدا مثل تالارهای همایش یا سالن های کنفرانس.
۴. تصور اینکه این دریچه یک محصول تخصصی جداسازی شن یا گرد و غبار است؛ در حالی که هدف اصلی آن، پرتاب متمرکز هوا در فضاهای بلند است، نه جداسازی ذرات.
۵. عدم بررسی عملکرد واقعی طول پرتاب پس از نصب، فقط با تکیه بر مشخصات کاتالوگ.
۶. نصب دریچه بدون در نظر گرفتن دسترسی لازم برای تنظیم مجدد زاویه در آینده.
نگهداری و بازرسی دوره ای
عملکرد چرخش نازل کروی را به طور دوره ای بررسی کنید تا مطمئن شوید مکانیزم تنظیم زاویه، سفت یا گیر نکرده است.
سطح دریچه کروی را از گرد و غبار پاک سازی کنید تا از کاهش تدریجی طول پرتاب واقعی جلوگیری شود.
در محیط های صنعتی با آلودگی هوای بالا، دفعات بازرسی و تمیز کاری را نسبت به فضاهای عمومی افزایش دهید.
در صورت وجود دمپر همراه، عملکرد باز و بسته شدن آن را هم در بازرسی های دوره ای بررسی کنید.
چک لیست پیش از خرید
۱. فاصله دقیق دریچه تا سطح اشغال شده توسط افراد را اندازه گیری کرده اید؟
۲. طول پرتاب مورد نیاز هر ناحیه از سالن را جداگانه محاسبه کرده اید؟
۳. قطر و مدل مناسب را بر اساس دبی هوا و طول پرتاب انتخاب کرده اید؟
۴. حساسیت فضا نسبت به سروصدا را در انتخاب مدل و سرعت هوا لحاظ کرده اید؟
۵. نیاز پروژه به دمپر کنترل جریان پشت دریچه را بررسی کرده اید؟
۶. رنگ و ظاهر دریچه را متناسب با دکوراسیون داخلی فضا انتخاب کرده اید؟
جمع بندی
انتخاب دریچه کروی، باید بر اساس فاصله واقعی تا سطح اشغال شده، طول پرتاب مورد نیاز هر ناحیه و حساسیت فضا به سروصدا انجام شود، نه صرفاً بر اساس ظاهر مدرن این دریچه کروی.
شرکت صنعتی سان فلکسیبل، طراحی و تولید انواع دریچه کروی و جت اسپات متناسب با نیاز پروژه های ورزشی، صنعتی و تجاری شما را انجام می دهد. برای دریافت مشاوره فنی رایگان و محاسبه دقیق طول پرتاب موردنیاز پروژه، می توانید از طریق راه های ارتباطی در قسمت تماس با ما، با کارشناسان فروش تماس بگیرید.
سوالات متداول (FAQ)
این دو محصول کاملاً متفاوت هستند. دریچه کروی برای پرتاب متمرکز هوا در فضاهای بزرگ با سقف بلند طراحی شده، در حالی که لوور شن گیر یک تجهیز صنعتی برای جداسازی ذرات شن و گرد و غبار از هوای ورودی ساختمان است. این دو محصول نه در ساختار و نه در کاربرد، اشتراکی ندارند.
بسته به قطر و مدل دریچه، طول پرتاب معمولاً از حدود پنج متر تا بیش از سی متر متغیر است. انتخاب دقیق مدل باید بر اساس فاصله واقعی دریچه تا سطح اشغال شده در پروژه انجام شود.
بله. نازل کروی این دریچه، معمولاً تا حدود سی درجه در جهات مختلف قابل تنظیم دستی است، بدون نیاز به باز کردن کامل دریچه از جای خود.
دریچه کروی از یک نازل کروی متحرک برای پرتاب نقطه ای و قابل تنظیم استفاده می کند؛ جت نازل از پره های موازی حول یک محور مرکزی ساخته شده و پرتاب هوا را در یک بازه کمانی ثابت انجام می دهد. جت نازل معمولاً برای کانال های اکسپوز و دکوراتیو ترجیح داده می شود.
معمولاً خیر. در سقف های استاندارد دو تا سه متری، یک دریچه سقفی معمولی، بدون نیاز به پرتاب بلند، کفایت می کند و انتخاب دریچه کروی در این فضاها توجیه فنی ندارد.
سطح صدای این دریچه به سرعت هوا و قطر نازل بستگی دارد. در فضاهای حساس به سروصدا، انتخاب قطر بزرگ تر با سرعت هوای پایین تر، معمولاً به کاهش تراز صدا کمک می کند.
